Code du produit: 10320004

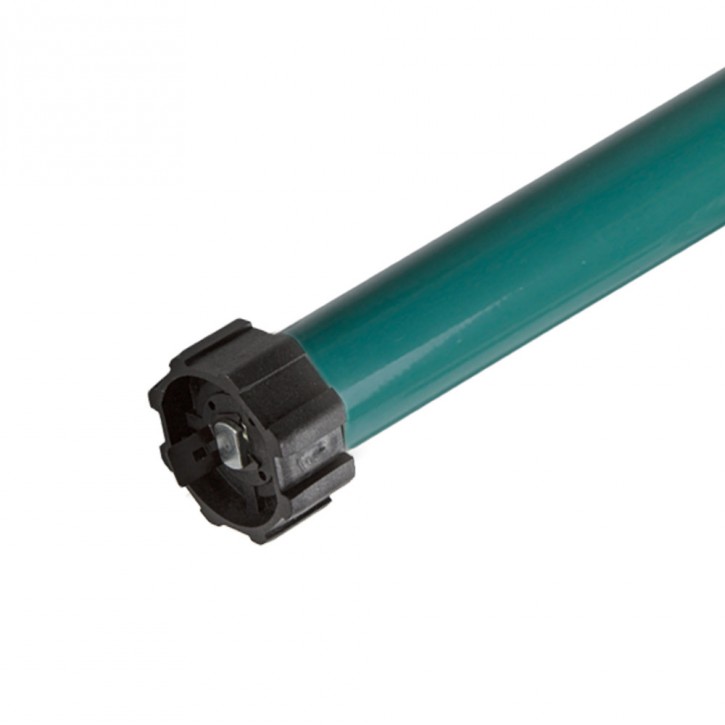

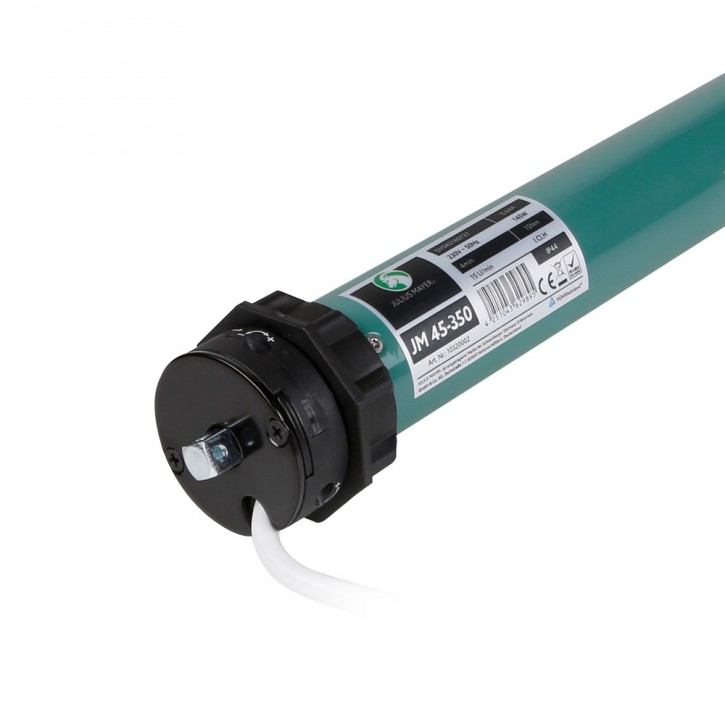

Moteur tubulaire filaire pour volet roulant, JM 45-350, jusqu'à 65kg (FI60)

Disponibilité :
54,39 € - 20%
43,51 €
Moteur tubulaire filaire pour volet roulant, JM
Moteur tubulaire filaire pour volet roulant, JM
Moteur tubulaire filaire pour volet roulant, JM
Moteur tubulaire filaire pour volet roulant, JM
Moteur tubulaire filaire pour volet roulant, JM
Moteur tubulaire filaire pour volet roulant, JM
Avant-première: Moteur tubulaire filaire pour volet roulant, JM
Avant-première: Moteur tubulaire filaire pour volet roulant, JM
Avant-première: Moteur tubulaire filaire pour volet roulant, JM
Avant-première: Moteur tubulaire filaire pour volet roulant, JM
Avant-première: Moteur tubulaire filaire pour volet roulant, JM
Avant-première: Moteur tubulaire filaire pour volet roulant, JM

Choisissez votre permet de soulever

Réinitialiser la configuration

Information du produit: - Permet de soulever jusqu'à 65 kg
- Pour les tubes d'enroulement de type octogonal de 60 mm
- Couple : 35 Nm
- Tension assignée : 230 V, 50 Hz
- 5 ans de garantie

Détails du produit

En haut

Alliance parfaite entre qualité, fiabilité et robustesse

Un moteur tubulaire de la marque Julius Mayer à engrenages planétaire pour volets roulants est une combinaison d'un moteur électrique avec fin de course mécaniques et d'un certain nombre d'engrenages. Leur objectif principal est de réduire la vitesse du moteur tout en maintenant un couple élevé. Testé par TÜV, présentant une durée de vie prolongée, silencieux et puissant, ce moteur constitue la solution parfaite pour le fonctionnement électrique de vos volets roulants.

Des données qui vous diront tout de notre moteur !

Le moteur de la marque Julius Mayer, le modèle 45/350 pour volet roulant permet de soulever le tablier jusqu'à 65 kg ou dont la surface ne dépasse pas 11 m2. Si vous hésitez quel moteur sera parfaitement adapté à votre volet roulant, découvrez nos astuces, en cliquant ici.

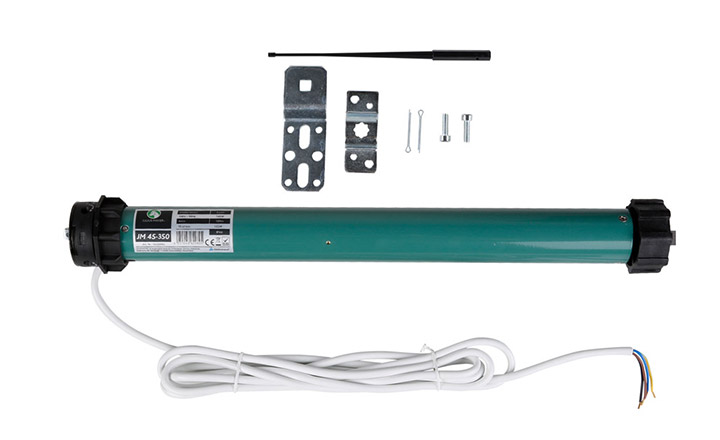

Silnik z akcesoriami

Moteur tubulaire électrique avec fin de course mécaniques

Engrenage planétaire précis

Permet de soulever jusqu'à : 65 kg

Convient au tube d'enroulement de type octogonal de 60 mm

Diamètre du moteur : 45 mm

Vitesse : 17 tr/min

Couple : 35 Nm

Tension assignée : 230 V, 50 Hz

Intensité absorbée : 0,86 A

Puissance: 198 W

Ce qui caractérise le type de système d'engrenage planétaire est l'engrenage planétaire multiple qui tourne autour d'un engrenage central (également appelé "sol"). Les moteurs à engrenages planétaires génèrent un mouvement de rotation, qui peut réduire la vitesse et augmenter le couple dans les moteurs. Ci-dessous, vous trouverez les avantages des engrenages planétaires :

Moteur tubulaire puissant et silencieux.

Disposition coaxiale - pas d'arbre de sortie offset.

Densité de puissance élevée - plusieurs planètes partagent la charge plutôt qu'un engin, plus les planètes ont plus de partage.

Durée de vie plus longue à des charges similaires.

L'engrenage peut être très précis avec pratiquement aucun jeu négatif.

Silnik rurowy, silnik roletowy

Ces plus grands avantages

Sécurité avant tout !

Les moteurs Julius Mayer sont certifiés par le TUV attestant ainsi de leur qualité.

Confortable et personnalisable

Le moteur en diamètre 45 mm fourni avec des pièces d'adaptation (couronne et roue) permettant de fixer un moteur dans un tube d'enroulement de type octogonal de 60 mm . La couronne guide la tête du moteur dans le tube tandis que la roue entraine l'axe. Pensez aux adaptations roues et couronnes qui sont indispensables s'il ne s'agit pas d'un simple remplacement de la motorisation à l'identique. Il faut les choisir selon le diamètre du moteur et votre axe.

5 ans de garantie constructeur

Nos moteurs sont dotés d'une garantie constructeur de 5 ans , de plus ils sont testés sur plus de 15,000 cycles ce qui assure leur robustesse et leur longévité.

Commande de moteur

Le contrôle de moteur tubulaire se fait par le biais d'un interrupteur mural dont nous vous proposons une vaste gamme afin que vous puissiez choisir celui qui s'adapte le mieux à vos besoins. Ils vous permettront de commander la montée et descente de votre volet.

Przełącznik sterujący do silników

Interrupteur avec cadre pour moteur filaire

Il est compatible avec toutes les marques de motorisation. Muni de seulement deux touches il a une utilisation très simple pour tous. Il offre 3 modes : montée, stop, descente. L'interrupteur reste dans la position sélectionnée et déplace le moteur en fin de course, sauf s'il sera arrêté. Il est destiné à être installé de façon encastrée.

Podwójny włącznik natynkowy do pomieszczeń mokrych

Interrupteur à deux boutons poussoirs

Il fonctionne avec tous les moteurs filaires de 230V. Réalisé en plastique de haute qualité et étant conforme à la norme IP65 en termes de résistance à l'eau et à la poussière, il s'adpate parfaitement pour la pose en saillie dans les pièces humides et à l'extérieur. Une seule pression sur l'inverseur est nécessaire pour le faire actionner.

Podwójny włącznik zwierny do montażu podtynkowego

Double interrupteur à bascule

Il est prévu pour un montage encastré. Afin de monter ou descendre le volet, il faut appuyer sur le bouton montée ou le bouton descente et garder le doigt jusqu'au moment où le volet atteindra la position souhaitée.

Przekaźnik/rozdzielacz

Relais multiple

Il permet de rassembler vos actionneurs de volets roulants en groupes et sous-groupes et ce, de manière très simple. Ceux-ci peuvent être assemblés en groupes individuels ou en sous-groupes régis par des commandes centrales. Cette solution présente de nombreux avantages : grande sécurité de fonctionnement, forme particulièrement compacte, séparation complète du circuit de charge et du circuit de commande, obligation de verrouillage dans les deux directions.

Réglage de fin de course mécanique

Le réglage de la fin de course du volet est une caractéristique importante surtout du point de vue du confort au quotidien. Afin que votre volet sache à quel niveau il doit s'arrêter en bas et en haut, il est nécessaire d'effectuer le réglage de la fin de course manuellement à l'aide du stylet de réglage fourni avec le moteur. C'est la personne qui s'occupe de réglage indique au volet lorsqu'il est arrivé à sa fin de course.

Ustawianie krańcówek silnika
Podłączenie kabli

Câble à 4 conducteurs

L1 - phase (brun)

L2 - phase (noir)

N - conducteur neutre (bleu)

PE - terre (vert/jaune)

Bezinwazyjne uchwyty

Comment intégrer le moteur ?

Préparez le moteur tubulaire pour son intégration dans le tube d’enroulement. Suivez les indications de votre notice pour équiper le moteur de sa couronne de fin de course et de sa roue d’entraînement. Une coupe du tube sera peut-être nécessaire. Avant d’introduire le moteur dans le tube d’enroulement, repérez l’emplacement de la vis qui doit solidariser la roue d’entraînement au tube. Réalisez un pré-perçage pour la vis à métaux. Cette étape est propre à certains modèles. Introduisez le moteur dans le tube, bloquez au niveau de la roue d’entraînement avec la vis, puis bloquez la tête du moteur. Replacez le tube d’enroulement ainsi motorisé sur ses platines, dans le coffre.

Informations techniques

En haut

Documents à télécharger

Pour ouvrir les instructions, vous aurez besoin d'un lecteur PDF. Cliquez ICI pour télécharger la dernière version d'Adobe Acrobat Reader.

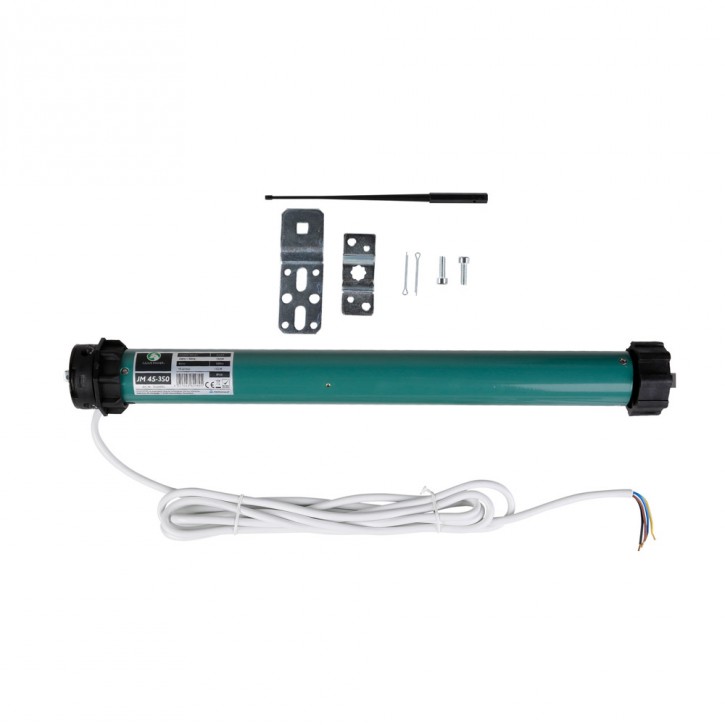

Contenu du paquet

1 x Moteur filaire pour volet roulant JM45-350, Julius Mayer
1 x Support plat pour moteur
1 x Tige de réglage du moteur
1 x Support de moteur avec tête en étoile
1 x Manuel d'utilisation

Informations techniques

Fabricant :Julius Mayer
Nom de produit :Moteur tubulaire filaire pour volet roulant, JM
Numéro de produit :10320004
EAN :4251043629918
Permet de souleverjusqu'à 65kg (FI60)
Qualité : Basic
Type de produit Moteur tubulaire / Moteur pour un volet roulant
Coloris du moteur: Vert platine RAL 6000
Pour les tubes d'enroulement: de type octogonal, SW 60
Vitesse: 17 tr/min
Couple: 35 Nm
Tension assignée: 230 V, 50 Hz
Intensité absorbée: 0,86 A
Puissance: 198 W

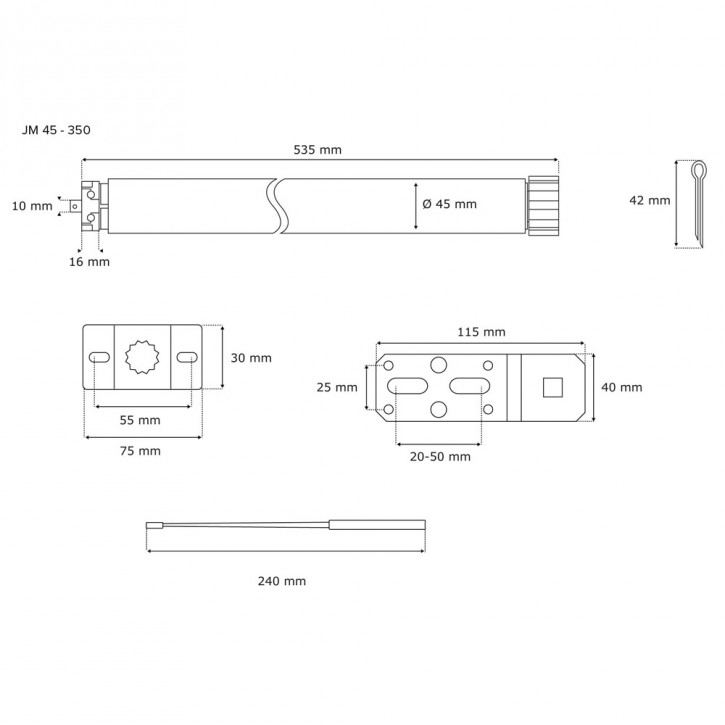

Poids: 5,78 kg
Longueur du moteur: 535 mm
Diamètre du moteur: 45 mm
Temps de travail: 4 minutes
Câble: 4 x 0,75 mm, blanc, 3 m de longueur
Garantie: 5 ans
