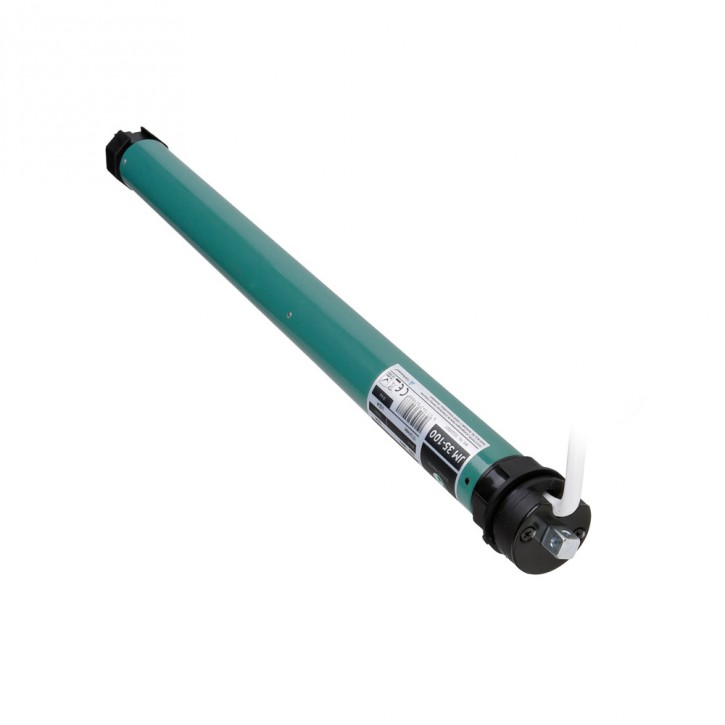

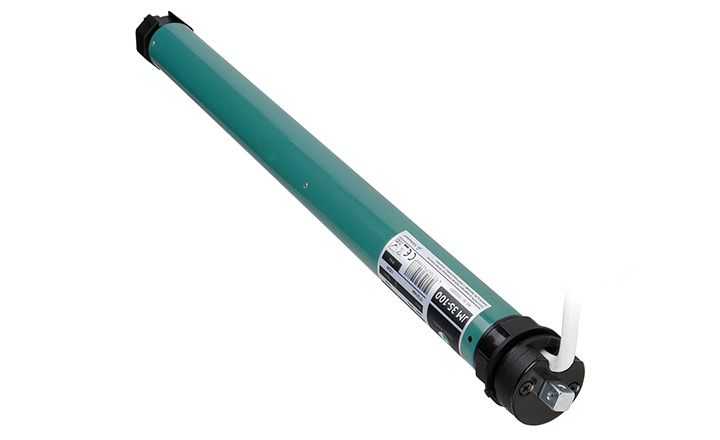

Moteur tubulaire filaire pour volet roulant, JM












2-5 jours ouvrables
Détails du produit
Alliance parfaite entre qualité, fiabilité et robustesse
Un moteur tubulaire de la marque Julius Mayer à engrenages planétaire pour volets roulants est une combinaison d'un moteur électrique avec fin de course mécaniques et d'un certain nombre d'engrenages. Leur objectif principal est de réduire la vitesse du moteur tout en maintenant un couple élevé. Testé par TÜV, présentant une durée de vie prolongée, silencieux et puissant, ce moteur constitue la solution parfaite pour le fonctionnement électrique de vos volets roulants.
Des données qui vous diront tout de notre moteur !
Le moteur de la marque Julius Mayer, le modèle 35/100 pour volet roulant permet de soulever le tablier jusqu'à 25 kg ou dont la surface ne dépasse pas 4 m2. Si vous hésitez quel moteur sera parfaitement adapté à votre volet roulant, découvrez nos astuces, en cliquant ici.

Moteur tubulaire électrique avec fin de course mécaniques
Engrenage planétaire précis
Permet de soulever jusqu'à : 25 kg
Convient au tube d'enroulement de type octogonal de 40 mm
Diamètre du moteur : 35 mm
Vitesse : 17 tr/min
Couple : 10 Nm
Tension assignée : 230 V, 50 Hz
Intensité absorbée : 0,53 A
Puissance: 121 W
Ce qui caractérise le type de système d'engrenage planétaire est l'engrenage planétaire multiple qui tourne autour d'un engrenage central (également appelé "sol"). Les moteurs à engrenages planétaires génèrent un mouvement de rotation, qui peut réduire la vitesse et augmenter le couple dans les moteurs. Ci-dessous, vous trouverez les avantages des engrenages planétaires :
Moteur tubulaire puissant et silencieux.
Disposition coaxiale - pas d'arbre de sortie offset.
Densité de puissance élevée - plusieurs planètes partagent la charge plutôt qu'un engin, plus les planètes ont plus de partage.
Durée de vie plus longue à des charges similaires.
L'engrenage peut être très précis avec pratiquement aucun jeu négatif.

Ces plus grands avantages

Sécurité avant tout !
Les moteurs Julius Mayer sont certifiés par le TUV attestant ainsi de leur qualité.

Confortable et personnalisable

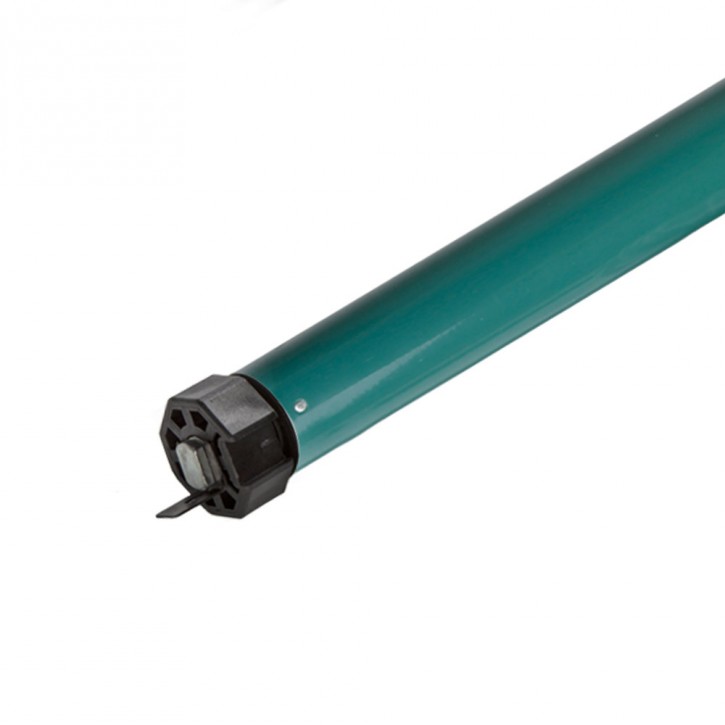

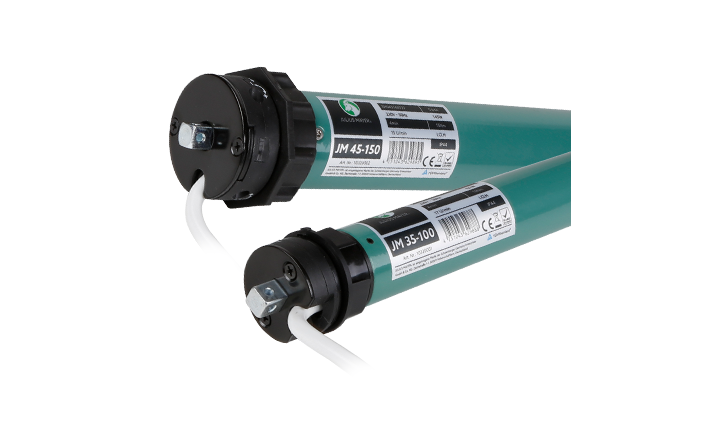

Le moteur en diamètre 35 mm fourni avec des pièces d'adaptation (couronne et roue) permettant de fixer un moteur dans un tube d'enroulement de type octogonal de 40 mm . La couronne guide la tête du moteur dans le tube tandis que la roue entraine l'axe. Pensez aux adaptations roues et couronnes qui sont indispensables s'il ne s'agit pas d'un simple remplacement de la motorisation à l'identique. Il faut les choisir selon le diamètre du moteur et votre axe.

5 ans de garantie constructeur
Nos moteurs sont dotés d'une garantie constructeur de 5 ans , de plus ils sont testés sur plus de 15,000 cycles ce qui assure leur robustesse et leur longévité.
Commande de moteur
Le contrôle de moteur tubulaire se fait par le biais d'un interrupteur mural dont nous vous proposons une vaste gamme afin que vous puissiez choisir celui qui s'adapte le mieux à vos besoins. Ils vous permettront de commander la montée et descente de votre volet.

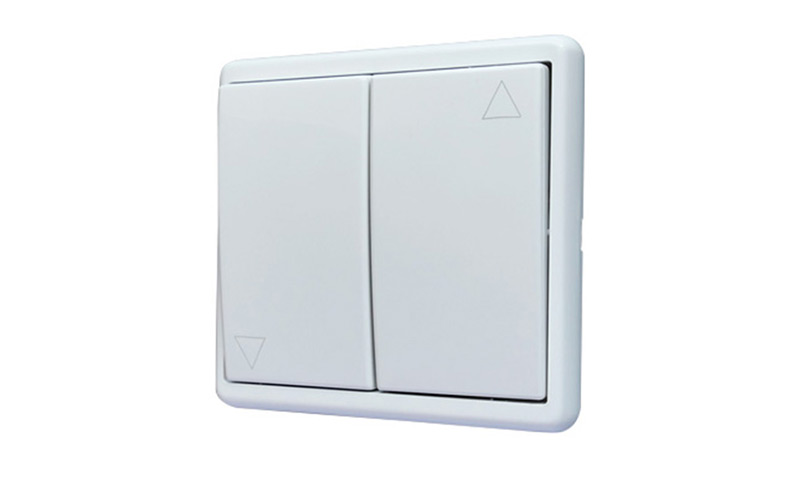

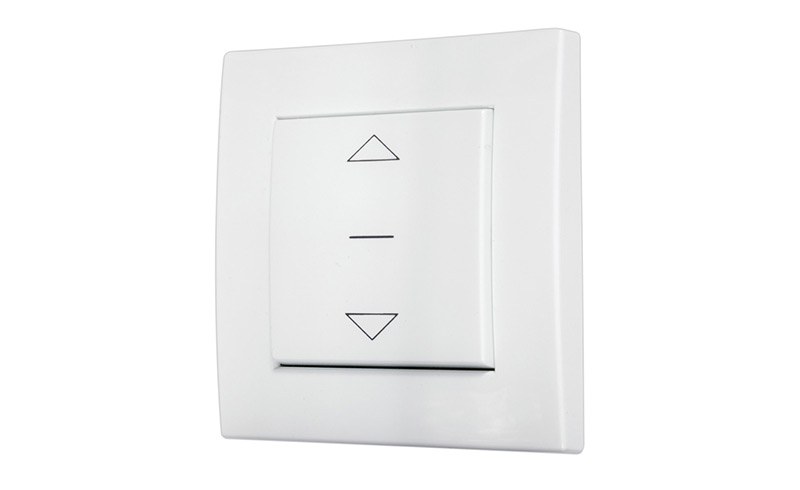

Interrupteur avec cadre pour moteur filaire
Il est compatible avec toutes les marques de motorisation. Muni de seulement deux touches il a une utilisation très simple pour tous. Il offre 3 modes : montée, stop, descente. L'interrupteur reste dans la position sélectionnée et déplace le moteur en fin de course, sauf s'il sera arrêté. Il est destiné à être installé de façon encastrée.

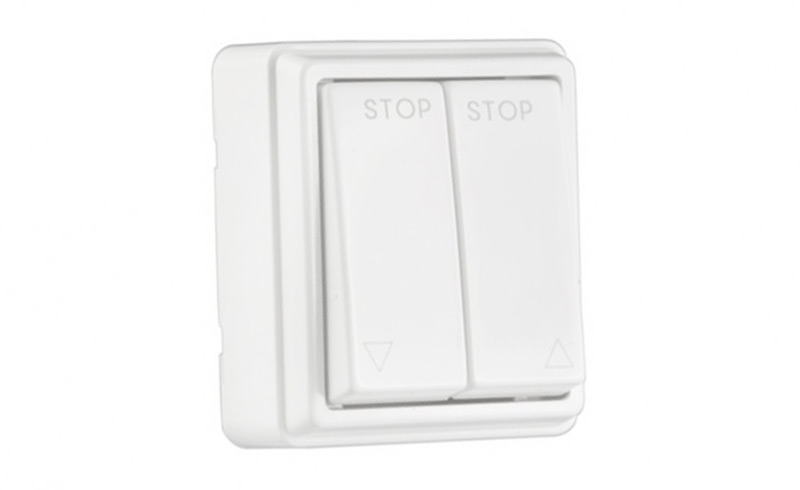

Interrupteur à deux boutons poussoirs
Il fonctionne avec tous les moteurs filaires de 230V. Réalisé en plastique de haute qualité et étant conforme à la norme IP65 en termes de résistance à l'eau et à la poussière, il s'adpate parfaitement pour la pose en saillie dans les pièces humides et à l'extérieur. Une seule pression sur l'inverseur est nécessaire pour le faire actionner.

Double interrupteur à bascule
Il est prévu pour un montage encastré. Afin de monter ou descendre le volet, il faut appuyer sur le bouton montée ou le bouton descente et garder le doigt jusqu'au moment où le volet atteindra la position souhaitée.

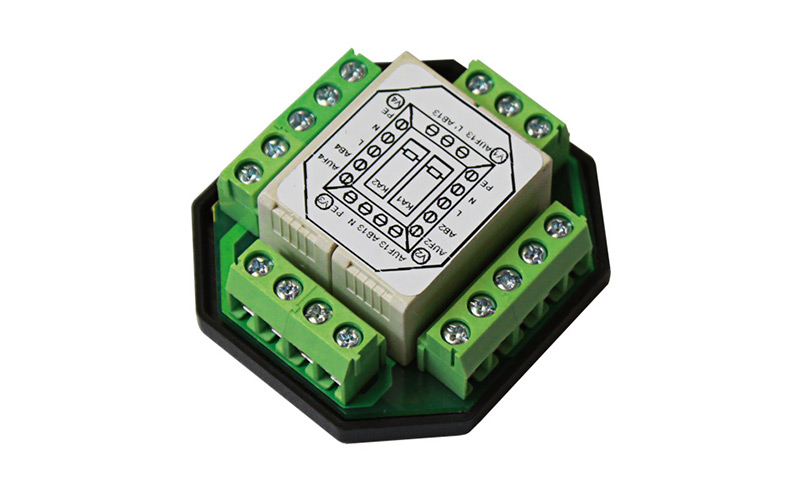

Relais multiple
Il permet de rassembler vos actionneurs de volets roulants en groupes et sous-groupes et ce, de manière très simple. Ceux-ci peuvent être assemblés en groupes individuels ou en sous-groupes régis par des commandes centrales. Cette solution présente de nombreux avantages : grande sécurité de fonctionnement, forme particulièrement compacte, séparation complète du circuit de charge et du circuit de commande, obligation de verrouillage dans les deux directions.

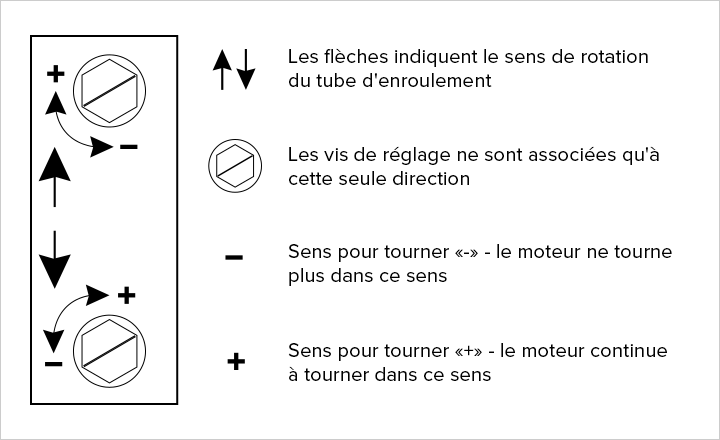

Réglage de fin de course mécanique
Le réglage de la fin de course du volet est une caractéristique importante surtout du point de vue du confort au quotidien. Afin que votre volet sache à quel niveau il doit s'arrêter en bas et en haut, il est nécessaire d'effectuer le réglage de la fin de course manuellement à l'aide du stylet de réglage fourni avec le moteur. C'est la personne qui s'occupe de réglage indique au volet lorsqu'il est arrivé à sa fin de course.

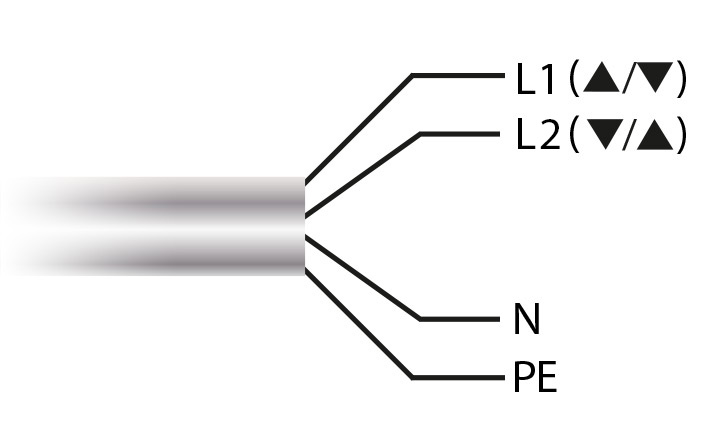

Câble à 4 conducteurs
L1 - phase (brun)
L2 - phase (noir)
N - conducteur neutre (bleu)
PE - terre (vert/jaune)

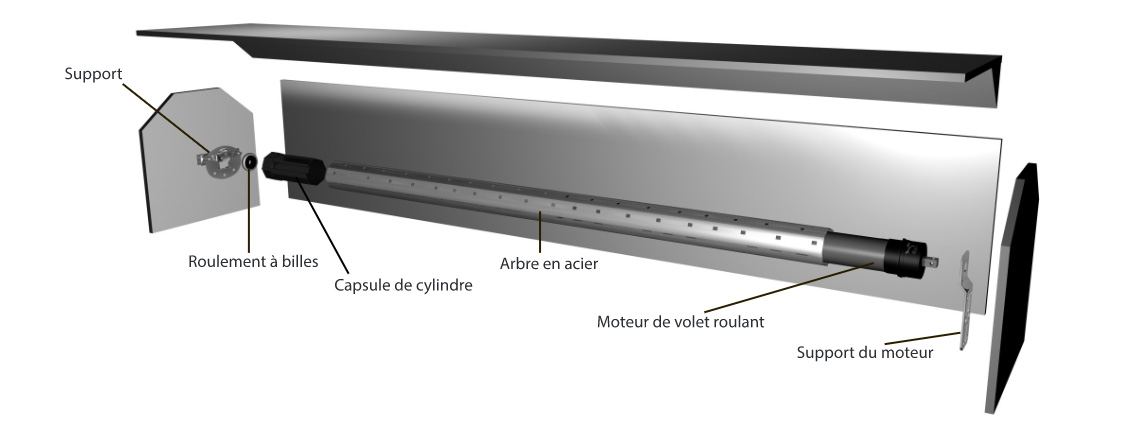

Comment intégrer le moteur ?
Préparez le moteur tubulaire pour son intégration dans le tube d’enroulement. Suivez les indications de votre notice pour équiper le moteur de sa couronne de fin de course et de sa roue d’entraînement. Une coupe du tube sera peut-être nécessaire. Avant d’introduire le moteur dans le tube d’enroulement, repérez l’emplacement de la vis qui doit solidariser la roue d’entraînement au tube. Réalisez un pré-perçage pour la vis à métaux. Cette étape est propre à certains modèles. Introduisez le moteur dans le tube, bloquez au niveau de la roue d’entraînement avec la vis, puis bloquez la tête du moteur. Replacez le tube d’enroulement ainsi motorisé sur ses platines, dans le coffre.
Informations techniques
Documents à télécharger
Pour ouvrir les instructions, vous aurez besoin d'un lecteur PDF. Cliquez ICI pour télécharger la dernière version d'Adobe Acrobat Reader.

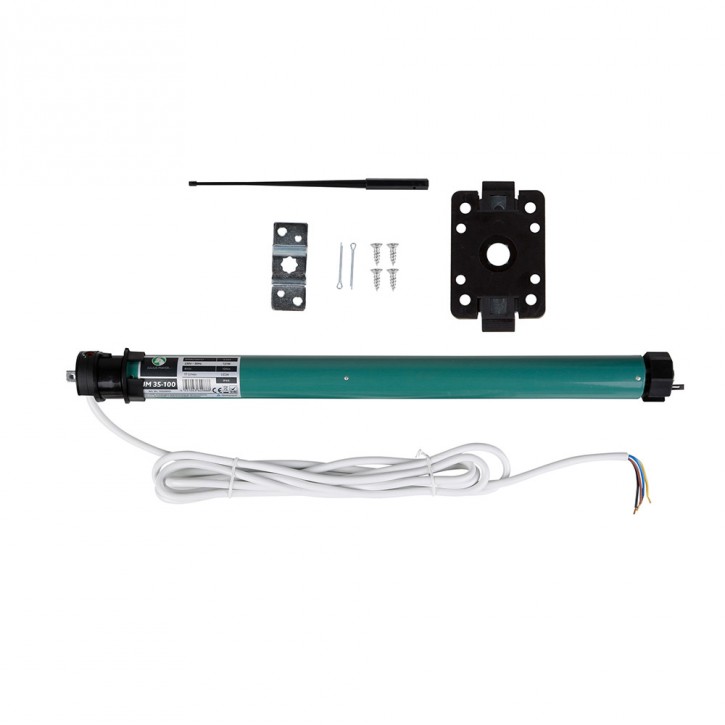

Contenu du paquet
1 x Moteur filaire pour volet roulant JM35-100, Julius Mayer
1 x Support plat pour moteur
1 x Tige de réglage du moteur
1 x Support de moteur avec tête en étoile
1 x Support de moteur encliquentable
1 x Manuel d'utilisation
Informations techniques
Type de produit | Moteur tubulaire / Moteur pour un volet roulant |
Coloris du moteur: | Vert platine RAL 6000 |
Pour les tubes d'enroulement: | de type octogonal, SW 40 |
Vitesse: | 17 tr/min |
Couple: | 10 Nm |
Tension assignée: | 230 V, 50 Hz |
Intensité absorbée: | 0,53 A |
Puissance: | 121 W |
Poids: | 2,5 kg |
Longueur du moteur: | 473 mm |
Diamètre du moteur: | 35 mm |
Temps de travail: | 4 minutes |
Câble: | 4 x 0,75 mm, blanc, 3 m de longueur |
Garantie: | 5 ans |
Indication du geste de tri (triman) : | Nos produits et emballages peuvent faire l'objet d'une consigne de tri sélectif. Pour plus d'informations |
