38,99 €
Une solution de motorisation pour vos volets roulants
Les moteurs de volet roulant JAROLIFT permettent d’automatiser l’ouverture et la fermeture de volets roulants compatibles. Selon le modèle choisi, ils conviennent à différentes tailles et configurations de volets.
- Engrenage planétaire : conçu pour accompagner le fonctionnement du moteur et contribuer à un niveau sonore discret lors de l’utilisation.
- Conçu pour limiter les opérations d’entretien courant : adapté à une utilisation résidentielle selon les recommandations du fabricant.
- Adaptateur d’arbre inclus : fourni avec un adaptateur pour tube octogonal standard compatible avec les modèles concernés.
- Possibilités d’adaptation : des adaptateurs complémentaires sont disponibles pour différentes configurations de tubes compatibles.
- Compatibilité selon le modèle : le moteur SL35 peut être associé à certains accessoires compatibles via une bague intermédiaire adaptée.
- Paliers inclus : livré avec les éléments de support prévus pour les modèles concernés selon la configuration du moteur.
- Accessoires complémentaires disponibles : différents paliers et composants compatibles peuvent être sélectionnés selon le type de coffre ou d’installation.
- Réglage des fins de course : le frein électromagnétique participe au positionnement du volet roulant selon les réglages effectués lors de l’installation.
- Protection thermique intégrée : dispositif destiné à accompagner le fonctionnement du moteur dans les conditions d’utilisation prévues par le fabricant.
- Conçu pour un usage régulier : moteur développé pour la motorisation de volets roulants et testé selon les procédures du fabricant.
- Une solution pratique pour le quotidien : permet d’automatiser l’ouverture et la fermeture des volets roulants compatibles tout en améliorant le confort d’utilisation.
Lors de l’installation du moteur dans un tube en acier SW40, il est recommandé de positionner le pli ou la soudure du tube vers l’extérieur, conformément aux recommandations de montage du fabricant. Une orientation différente peut entraîner un contact entre certains éléments du tube et le moteur lors de l’installation. Il est donc conseillé de vérifier la configuration du tube avant le montage.
Besoin d’un tube compatible ?
Des tubes d’enroulement SW40 compatibles sont disponibles sous forme de kits ou en version sur mesure. Les dimensions peuvent être configurées selon les besoins de votre installation à l’aide du configurateur de volets roulants. `
Pour l’installation d’un moteur dans un tube SW40, des pinces de suspension compatibles peuvent être utilisées afin d’adapter le montage des ressorts de sécurité selon la configuration de l’installation. Les pinces se fixent sur le tube et permettent d’y accrocher les ressorts de sécurité conformément aux recommandations de montage du fabricant. Cette solution contribue à faciliter l’installation et à limiter les contacts entre certains composants du système lors du montage. Une installation réalisée conformément aux instructions du fabricant permet d’adapter le montage aux caractéristiques de votre volet roulant.
Pour estimer le poids de votre volet roulant, vous pouvez utiliser les valeurs indicatives au mètre carré correspondant au matériau du tablier :
- Aluminium : environ 4,5 kg/m²
- PVC : environ 5,5 kg/m²
- Bois : environ 11,0 kg/m²
Ces valeurs indicatives permettent d’estimer le poids du tablier et de sélectionner un moteur de volet roulant compatible avec les caractéristiques de votre installation.
Conseil : pour obtenir une estimation, multipliez la surface du tablier (largeur × hauteur) par la valeur de poids correspondante au matériau utilisé.
Pour choisir le moteur adapté et assurer un fonctionnement optimal :
Poids du volet roulant = Hauteur x Largeur x Poids du matériau du tablier x 1,10
Le facteur 1,10 prend en compte environ 10 % de perte due au frottement, pour un calcul sûr et précis.
Imaginons une fenêtre de 1,20 m x 1,20 m avec un volet roulant en aluminium que vous souhaitez motoriser.
Étapes de calcul :
- Surface du volet roulant : 1,20 m × 1,20 m = 1,44 m²
- Poids du tablier : 1,44 m² × 4,5 kg/m² = 6,48 kg
- Ajout de 10 % pour frottement : 6,48 kg × 1,10 = 7,13 kg
Interprétation du résultat :
- Pour un tube octogonal SW40, optez pour le moteur JAROLIFT SL35 10/17 (force de traction jusqu’à 25 kg).

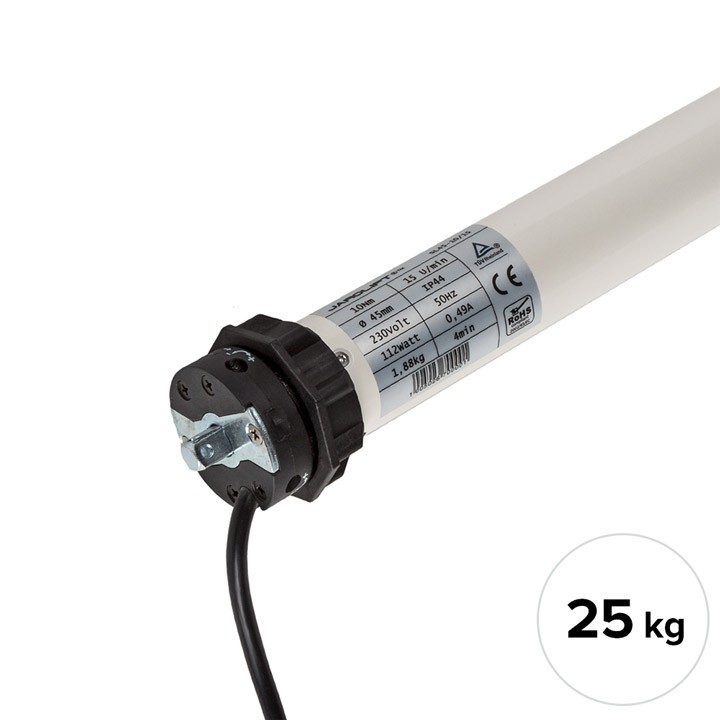

- Pour un tube de 60 mm, choisissez le JAROLIFT SL45 10/15 (force de traction jusqu’à 25 kg).
Ainsi, vous pouvez sélectionner le moteur adapté en toute sécurité pour un fonctionnement optimal et durable de votre volet motorisé.
INFORMATIONS GÉNÉRALES
| Fabricant : | JAROLIFT |
|---|---|
| Nom du produit : | Moteur de volet roulant SL | SL35 10/17 (10 Nm / SW40) |
| Numéro de produit : | 10050265 |
| EAN : | 4250558201961 |
| Garantie : | productDetail.product_warranty_10 |
| Câble de connexion: | 3 m |
|---|---|
| Couple de rotation: | 10 Nm |
| Tension d'entrée: | 230 V / 50 Hz |
| Durée d'enclenchement: | 4 min |
| Niveau sonore: | ≤ 70 dB (A) |
| Vitesse: | 17 U/min |
| Poids: | 1,62 kg |
| Puissance du moteur: | 121 W |
| Diamètre du tube: | 35 mm |
| Ouverture de clé: | SW40 |
| Indice de protection: | IP44 |
| Consommation électrique: | 0,53 A |
| Force de traction: | 25 kg |
Informations sur le fabricant
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Personne responsable dans l’UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informations de sécurité & avertissements
Lors de l’installation et de l’entretien de composants électriques, il existe un risque de choc électrique. Les travaux sur des composants électriques doivent être effectués uniquement par du personnel qualifié. Veuillez respecter la classe de protection IP indiquée sur le produit.
Lors de travaux en hauteur, il existe un risque de chute. N’utilisez que des échelles ou échafaudages testés et sécurisés et assurez-vous correctement. Pendant le montage, aucune personne ne doit se trouver sous le produit en cours d’installation.
Les cordons et ficelles détachés peuvent représenter un danger mortel pour les jeunes enfants. Fixez les cordons hors de portée des enfants et utilisez les dispositifs de sécurité fournis.
Lors de l’utilisation de pièces mobiles, il existe un risque d’écrasement des doigts et des mains. Faites attention au mouvement lors de l’ouverture et de la fermeture et gardez les parties du corps à l’écart des pièces mobiles.
Ce produit et ses composants peuvent être dangereux pour les enfants. Conservez le produit et tous ses accessoires hors de portée des enfants.

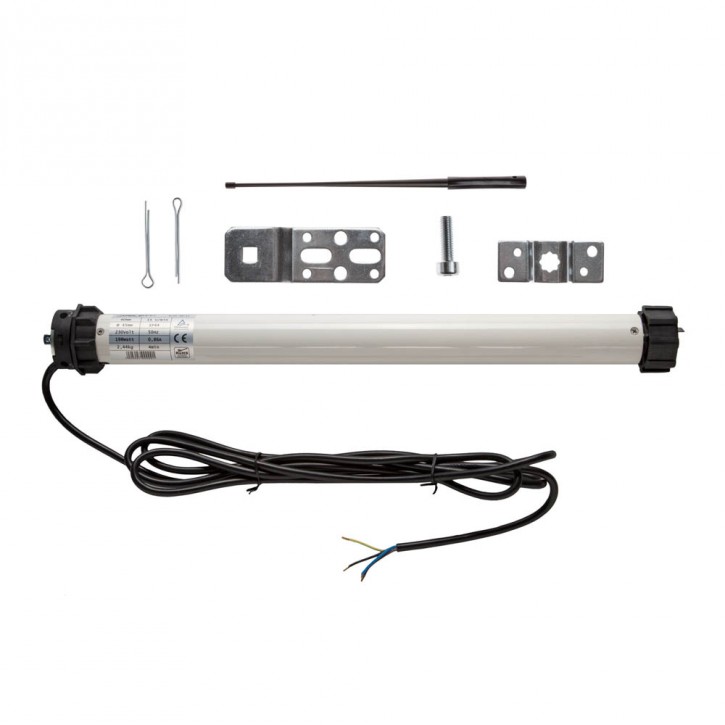

1x Moteur de volet roulant SL35 10/17
1x Adaptateur et entraîneur SW40
1x Palier étoile avec goupille
1x Palier à clic avec plaque moteur incluant vis
1x Goupille de réglage
1x Notice d’utilisation / de fixation
