TDEF
Une solution de motorisation radio pour vos volets roulants

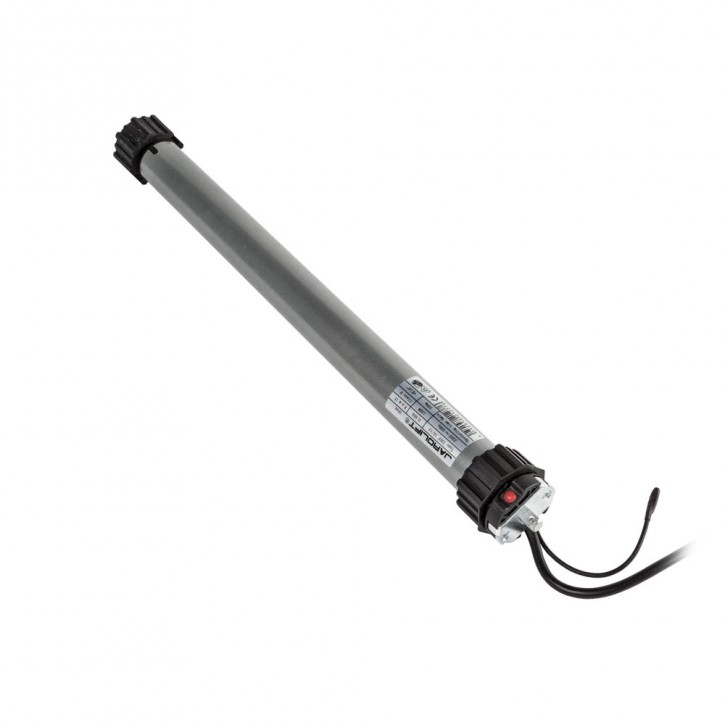

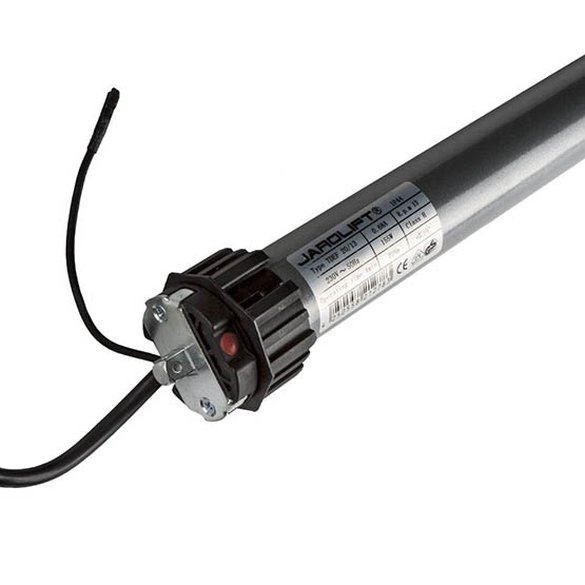

Les moteurs tubulaires JAROLIFT® TDEF permettent d’automatiser l’ouverture et la fermeture des volets roulants compatibles. Grâce à leur récepteur radio intégré, ils peuvent être utilisés avec des commandes compatibles afin de piloter le volet à distance.
- Récepteur radio intégré : permet le pilotage du moteur à l’aide d’émetteurs compatibles de la gamme.
- Gestion électronique des fins de course : conçue pour définir les positions d’ouverture et de fermeture conformément aux instructions d’installation du fabricant.
- Adapté à différentes configurations : convient à des volets roulants jusqu’à 75 kg selon le modèle sélectionné.
- Engrenage planétaire : contribue à un fonctionnement discret lors de l’utilisation quotidienne.
- Conçu pour un usage régulier : adapté à la motorisation de volets roulants dans le cadre des conditions d’utilisation prévues par le fabricant.

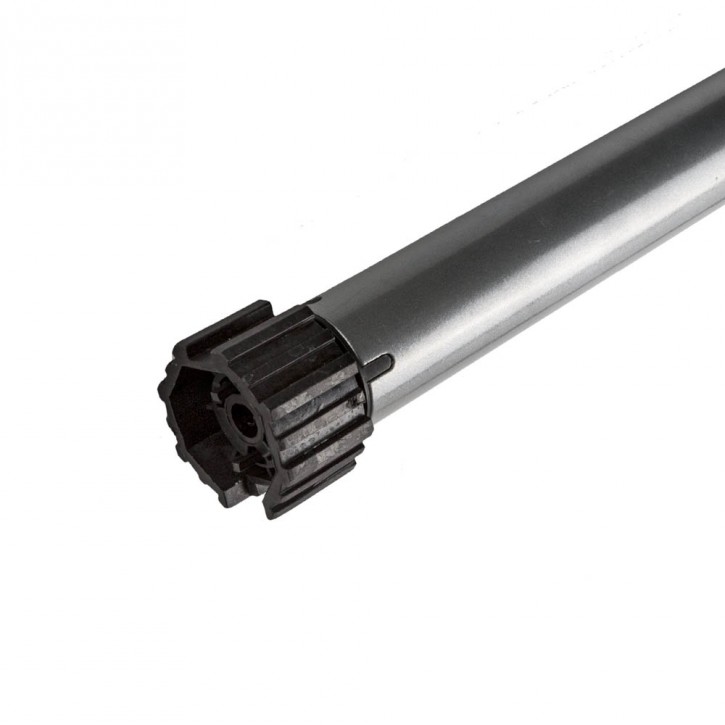

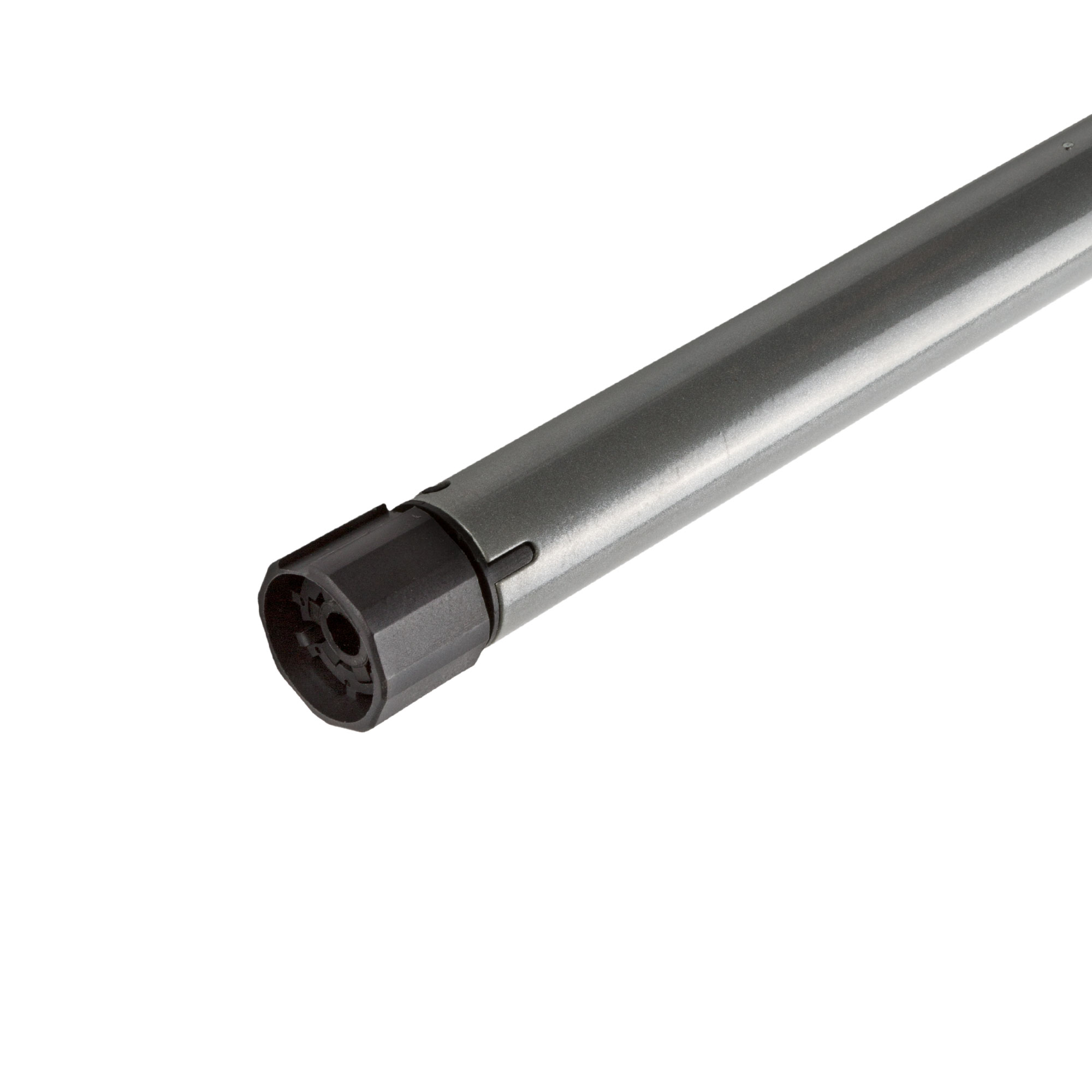

- Adaptateur standard inclus : fourni pour les tubes octogonaux compatibles. Des adaptateurs complémentaires sont disponibles pour certaines configurations spécifiques.
- Paliers inclus selon le modèle :
-
- TDEF 35 mm : palier moteur à clic et palier étoile.
- TDEF 45 mm : palier moteur plat.
- Accessoires complémentaires disponibles : différents paliers moteur et composants compatibles peuvent être sélectionnés selon le type de coffre ou l’installation concernée.
Une solution pratique pour moderniser une installation de volets roulants et bénéficier du confort d’une commande radio au quotidien.
Le moteur est équipé d’un récepteur radio intégré utilisant une technologie de type Rolling Code pour la transmission des commandes radio compatibles.
- Code transmis de manière dynamique : le système utilise des codes variables selon le principe du Rolling Code prévu par le fabricant.

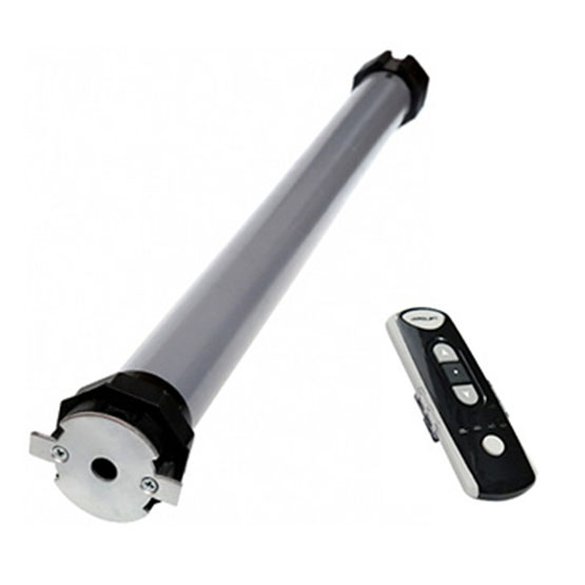

- Communication radio : conçue pour fonctionner avec les télécommandes et émetteurs compatibles de la gamme concernée.
- Technologie de codage intégrée : basée sur un algorithme de gestion des codes radio conforme aux spécifications du système.
Cette solution permet le pilotage à distance des volets roulants compatibles tout en bénéficiant des fonctionnalités associées au système de commande radio JAROLIFT.
Les moteurs JAROLIFT® TDEF permettent de définir les positions d’ouverture et de fermeture du volet roulant à l’aide d’émetteurs radio compatibles. Cette fonctionnalité facilite le paramétrage lorsque l’accès au moteur est limité par la configuration du coffre. Les positions de fin de course supérieure et inférieure peuvent être ajustées conformément aux instructions d’installation du fabricant et adaptées aux caractéristiques du volet roulant. Une solution pratique pour configurer le fonctionnement du moteur selon les besoins de votre installation.

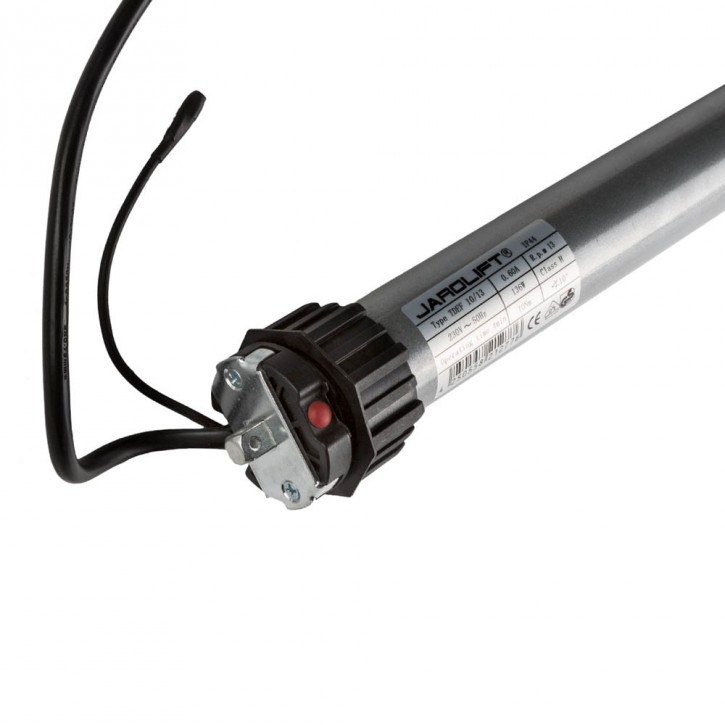

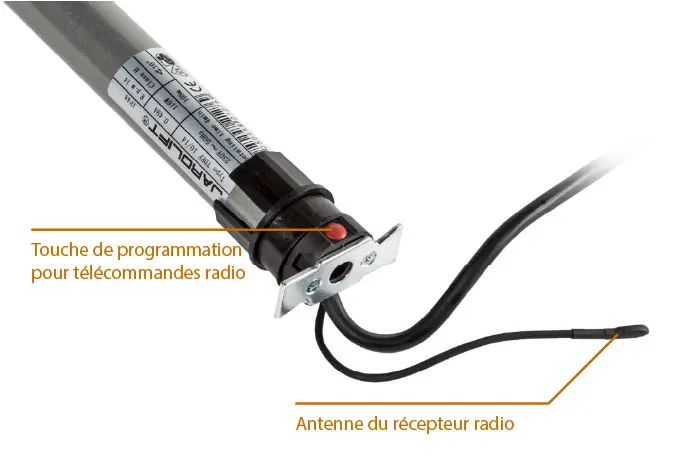

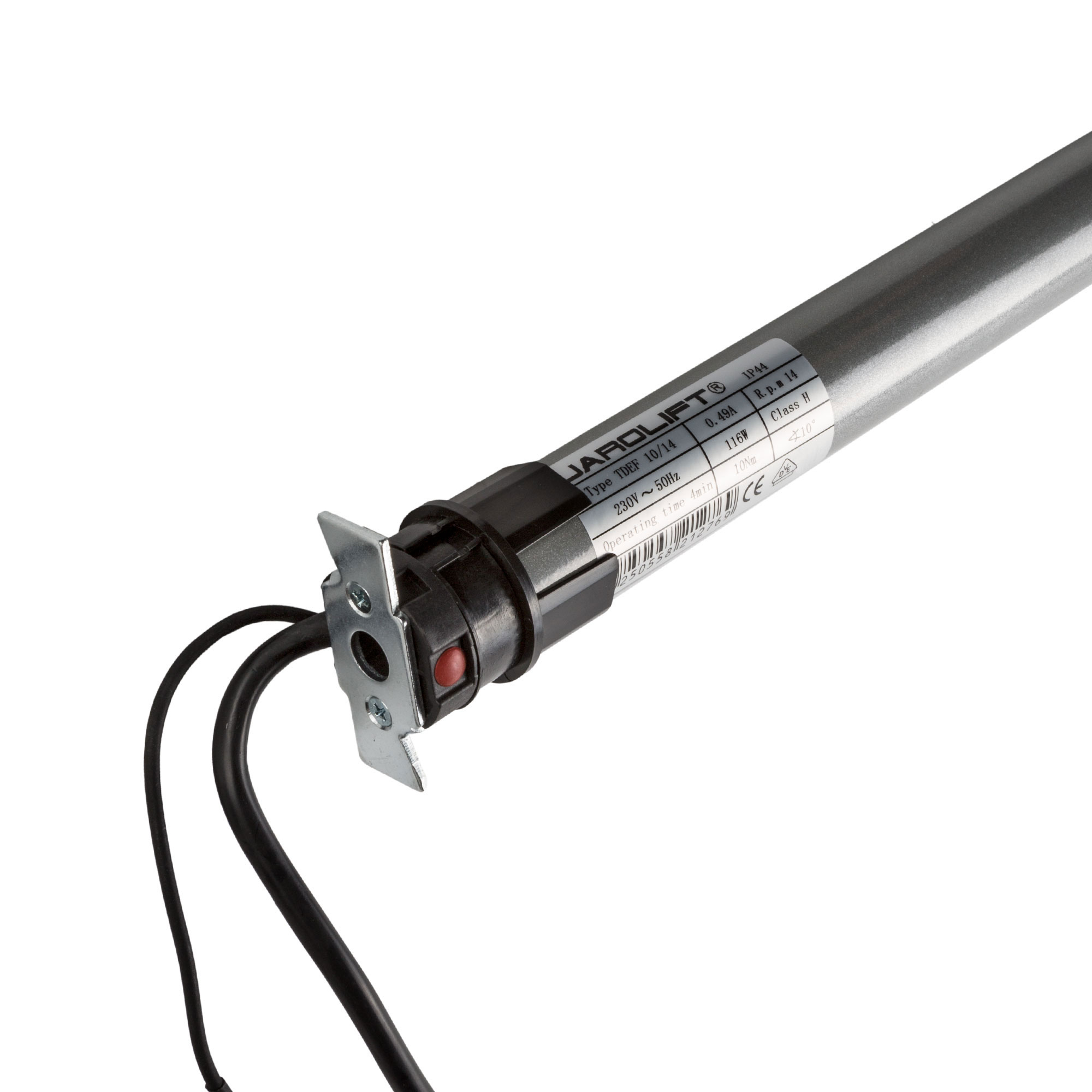

Les moteurs JAROLIFT® TDEF disposent d’un bouton d’apprentissage intégré sur la tête du moteur permettant l’association avec les télécommandes et émetteurs radio compatibles. Cette conception facilite les opérations de programmation et d’ajout de commandes radio selon les recommandations de mise en service du fabricant. Le système permet d’intégrer les télécommandes compatibles à l’installation sans modifier les autres moteurs déjà raccordés au même circuit, sous réserve du respect des instructions de programmation. Une solution pratique pour personnaliser la commande radio de vos volets roulants motorisés.
Le moteur radio peut également être associé à un bouton mural monophasé compatible, permettant de commander l’ouverture et la fermeture du volet roulant depuis un point de commande fixe. Cette configuration offre une solution complémentaire à la commande radio et permet d’adapter l’utilisation du volet roulant aux préférences de l’installation. Le bouton mural et la télécommande peuvent être utilisés avec le moteur selon les caractéristiques de compatibilité prévues par le fabricant. Une solution pratique pour personnaliser la commande de vos volets roulants motorisés et faciliter leur utilisation au quotidien.
Les moteurs radio JAROLIFT® TDEF permettent de définir une position intermédiaire supplémentaire en complément des positions d’ouverture et de fermeture. Cette fonction peut être utilisée pour enregistrer une position personnalisée du volet roulant selon les besoins de l’installation et les habitudes d’utilisation. Par exemple, une position partiellement ouverte peut être configurée afin d’adapter l’apport de lumière naturelle ou l’ouverture du volet selon vos préférences. Une fonctionnalité pratique qui permet de personnaliser davantage l’utilisation de vos volets roulants motorisés.
Les moteurs de volets roulants JAROLIFT® TDEF sont équipés d’un engrenage planétaire, une technologie de transmission conçue pour les applications de motorisation compacte.
- Transmission du mouvement : le moteur transmet le mouvement à l’arbre du volet roulant afin d’assurer l’ouverture et la fermeture motorisées du tablier.
- Conception compacte : l’engrenage planétaire est conçu pour s’intégrer dans les espaces prévus pour les moteurs tubulaires compatibles.
- Engrenage en métal fritté : contribue à un niveau sonore discret lors de l’utilisation quotidienne.
Une solution de motorisation conçue pour automatiser les volets roulants compatibles tout en offrant un confort d’utilisation au quotidien.
Le moteur est équipé de fonctions de détection conçues pour accompagner son fonctionnement dans différentes situations d’utilisation. Lorsqu’une variation inhabituelle de charge est détectée pendant le mouvement du volet roulant, le système peut réagir conformément aux paramètres prévus par le fabricant. Cette fonctionnalité peut contribuer à interrompre le mouvement du moteur dans certaines situations, par exemple lorsqu’un obstacle ou une résistance inhabituelle est rencontré lors de l’enroulement du tablier. Une protection thermique intégrée complète également le système afin d’accompagner le fonctionnement du moteur dans les conditions d’utilisation prévues. Ces dispositifs participent à l’utilisation du moteur et à son adaptation aux différentes configurations d’installation.
L’installation d’un moteur de volet roulant permet d’automatiser l’ouverture et la fermeture du tablier tout en maintenant le volet dans sa position lorsque celui-ci est fermé, selon la configuration de l’installation et les accessoires utilisés. Cette caractéristique peut contribuer à limiter le relevage du volet depuis l’extérieur, en fonction du type de volet roulant, des dispositifs associés et des conditions de montage. Pour compléter votre installation, différents accessoires compatibles peuvent être utilisés, selon les besoins spécifiques de votre projet. Une solution pratique pour automatiser vos volets roulants et améliorer le confort d’utilisation au quotidien.
Grâce à leur indice de protection IP44, les moteurs de volet roulant sont conçus pour être utilisés dans des environnements correspondant à ce niveau de protection. Ils disposent d’une protection contre les corps solides et les projections d’eau conformément aux caractéristiques de la classification IP44. Cette conception permet leur installation dans des configurations compatibles, y compris certains espaces exposés à l’humidité, sous réserve du respect des recommandations de montage et des conditions d’utilisation définies par le fabricant. Une solution adaptée à de nombreux projets de motorisation de volets roulants en intérieur comme dans les installations compatibles prévues à cet effet. `
- Frein électromagnétique intégré : participe à la gestion des positions de fin de course conformément aux réglages effectués lors de l’installation.
- Protection thermique intégrée : dispositif conçu pour accompagner le fonctionnement du moteur dans les conditions d’utilisation prévues par le fabricant.
- Conçu pour un usage régulier : moteur développé pour la motorisation de volets roulants et testé selon les procédures du fabricant.
- Câble de raccordement de 3 m : permet différentes configurations d’installation selon l’emplacement du volet roulant.
- Garantie fabricant de 7 ans : selon les conditions et modalités définies par le fabricant.
- Une solution de motorisation pratique : permet d’automatiser l’ouverture et la fermeture des volets roulants compatibles tout en améliorant le confort d’utilisation au quotidien.
Lors de l’installation d’un moteur dans un tube en acier SW40, il est recommandé de positionner le pli ou la soudure du tube vers l’extérieur, conformément aux recommandations de montage du fabricant. Une orientation différente peut entraîner un contact entre certains éléments du tube et le moteur lors de l’installation. Il est donc conseillé de vérifier la configuration du tube avant le montage.
Besoin d’un tube compatible ?
Retrouvez également des kits de tubes en acier SW40 compatibles ainsi que des tubes sur mesure configurables selon les besoins de votre installation.
- Kits de tubes en acier SW40 : solutions compatibles prêtes à être intégrées à différents projets de motorisation.
- Tubes sur mesure : dimensions configurables afin de répondre aux caractéristiques de votre installation.
Ces recommandations contribuent à une installation conforme aux instructions du fabricant et adaptée à votre volet roulant.
Pour l’installation d’un moteur dans un tube avec largeur de clé SW40, des pinces de suspension compatibles peuvent être utilisées afin d’adapter le montage des ressorts de sécurité à la configuration de l’installation.
- Montage sur le tube : les pinces se fixent sur le tube compatible conformément aux recommandations d’installation du fabricant.
- Fixation des ressorts de sécurité : les ressorts peuvent être accrochés directement aux pinces prévues à cet effet.
Cette solution contribue à organiser l’installation des différents composants et à limiter les contacts entre certains éléments du système lors du montage. Une installation réalisée conformément aux instructions du fabricant permet d’adapter le montage aux caractéristiques de votre volet roulant.
Pour estimer le poids du tablier et sélectionner un moteur compatible avec votre installation, vous pouvez utiliser les valeurs indicatives suivantes selon le matériau :
- Aluminium : environ 4,5 kg/m²
- PVC : environ 5,5 kg/m²
- Bois : environ 11 kg/m²
Ces valeurs indicatives permettent d’estimer le poids du volet roulant et d’identifier un moteur adapté aux caractéristiques de votre installation.
Conseil : multipliez la surface du tablier (hauteur × largeur) par la valeur correspondant au matériau utilisé afin d’obtenir une estimation du poids total.
Pour estimer le poids de votre volet roulant, vous pouvez utiliser la formule de calcul suivante : Poids du volet roulant = (Hauteur x Largeur) x Poids du matériau du tablier x 1,10 Le coefficient 1,10 correspond à une majoration indicative de 10 %, couramment utilisée pour prendre en compte certains paramètres liés au fonctionnement de l’installation.
Exemple de calcul
- Dimensions du volet : 1,20 m x 1,20 m = 1,44 m²
- Tablier en aluminium : 1,44 m² x 4,5 kg/m² = 6,48 kg
- Application du coefficient 1,10 : 6,48 kg x 1,10 = 7,13 kg
Résultat

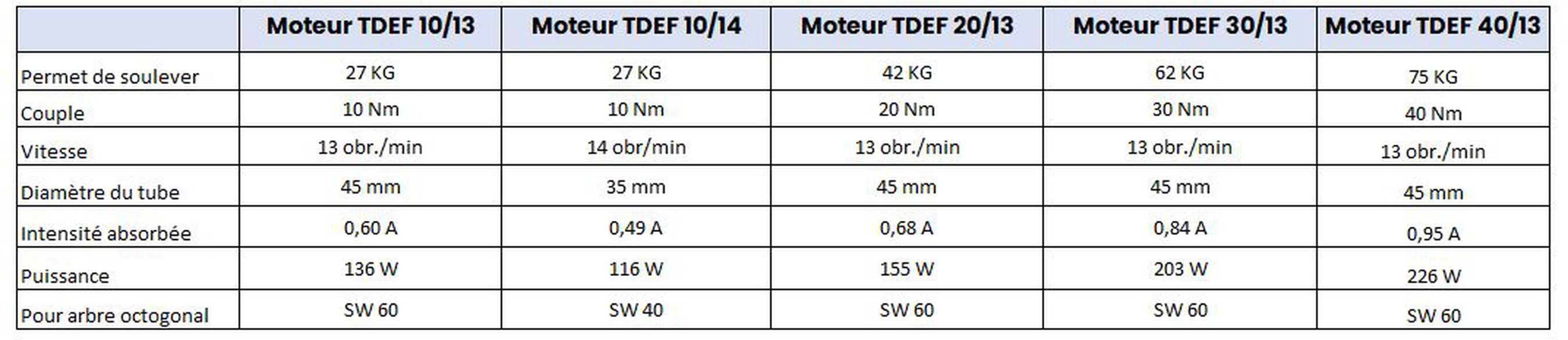

Pour un poids estimé de 7,13 kg, vous pouvez consulter le tableau de correspondance des moteurs afin d’identifier un modèle compatible avec votre installation, selon le type de tube d’enroulement utilisé et les caractéristiques du volet roulant. Par exemple :
Pour un tube octogonal SW40, vous aurez besoin du JAROLIFT SL35 10/17 (jusqu’à 25 kg de force de traction).
Pour un tube de 60 mm, choisissez le JAROLIFT SL45 10/15 (jusqu’à 25 kg de force de traction).
Ces calculs constituent une aide au dimensionnement et permettent d’estimer la motorisation adaptée aux caractéristiques de votre installation.
INFORMATIONS GÉNÉRALES
| Fabricant : | JAROLIFT |
|---|---|
| Nom du produit : | Moteur radio de volet roulant TDEF | TDEF 10/14 (10 Nm / SW40) |
| Numéro de produit : | 10050614 |
| EAN : | 4250558212769 |
| Garantie : | productDetail.product_warranty_7 |
| Câble de connexion: | 3 m |
|---|---|
| Couple de rotation: | 10 Nm |
| Tension d'entrée: | 230 V / 50 Hz |
| Durée d'enclenchement: | 4 min |
| Fréquence radio: | 433.92 MHz |
| Niveau sonore: | ≤ 70 dB (A) |
| Vitesse: | 14 U/min |
| Poids: | 1,6 kg |
| Puissance du moteur: | 116 W |
| Diamètre du tube: | 35 mm |
| Ouverture de clé: | SW40 |
| Indice de protection: | IP44 |
| Consommation en mode veille: | 1-2W |
| Consommation électrique: | 0,49 A |
| Connexion interrupteur: | oui |

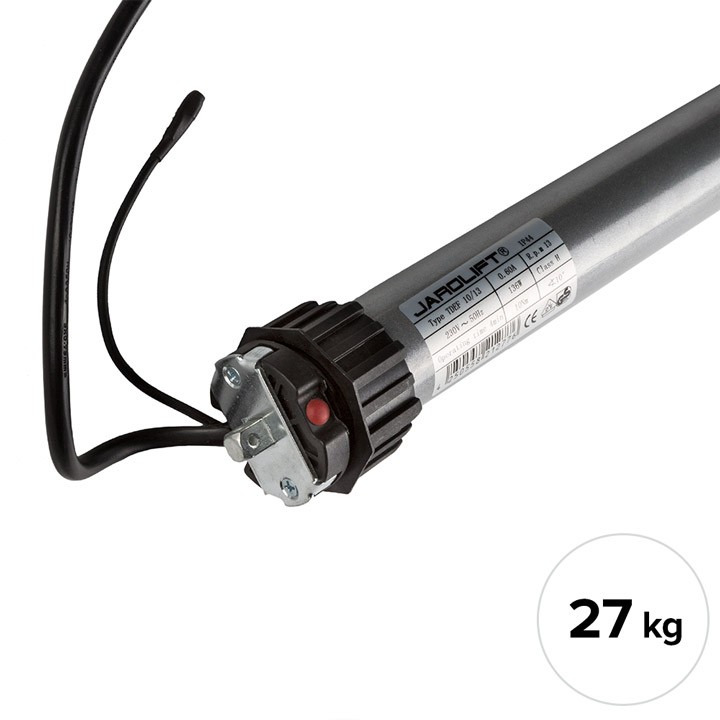

| Force de traction: | 27 kg |
| Zul. Umgebungstemperatur: | -5 à +30 °C |
Informations sur le fabricant
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Personne responsable dans l’UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informations de sécurité & avertissements
Lors de l’installation et de l’entretien de composants électriques, il existe un risque de choc électrique. Les travaux sur des composants électriques doivent être effectués uniquement par du personnel qualifié. Veuillez respecter la classe de protection IP indiquée sur le produit.
Lors de travaux en hauteur, il existe un risque de chute. N’utilisez que des échelles ou échafaudages testés et sécurisés et assurez-vous correctement. Pendant le montage, aucune personne ne doit se trouver sous le produit en cours d’installation.
Les cordons et ficelles détachés peuvent représenter un danger mortel pour les jeunes enfants. Fixez les cordons hors de portée des enfants et utilisez les dispositifs de sécurité fournis.
Lors de l’utilisation de pièces mobiles, il existe un risque d’écrasement des doigts et des mains. Faites attention au mouvement lors de l’ouverture et de la fermeture et gardez les parties du corps à l’écart des pièces mobiles.
Ce produit et ses composants peuvent être dangereux pour les enfants. Conservez le produit et tous ses accessoires hors de portée des enfants.

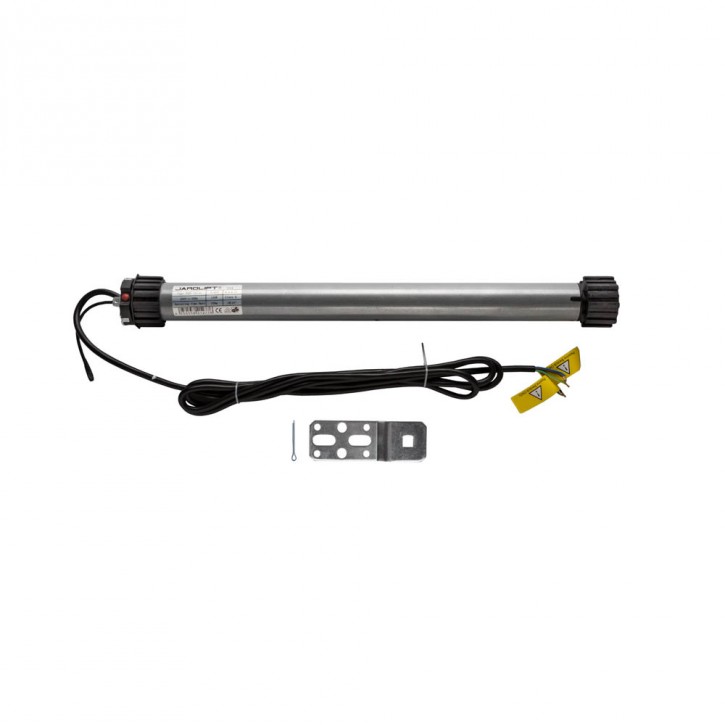

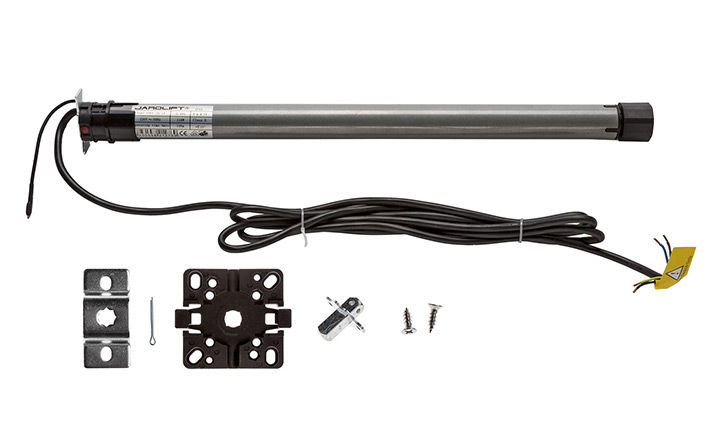

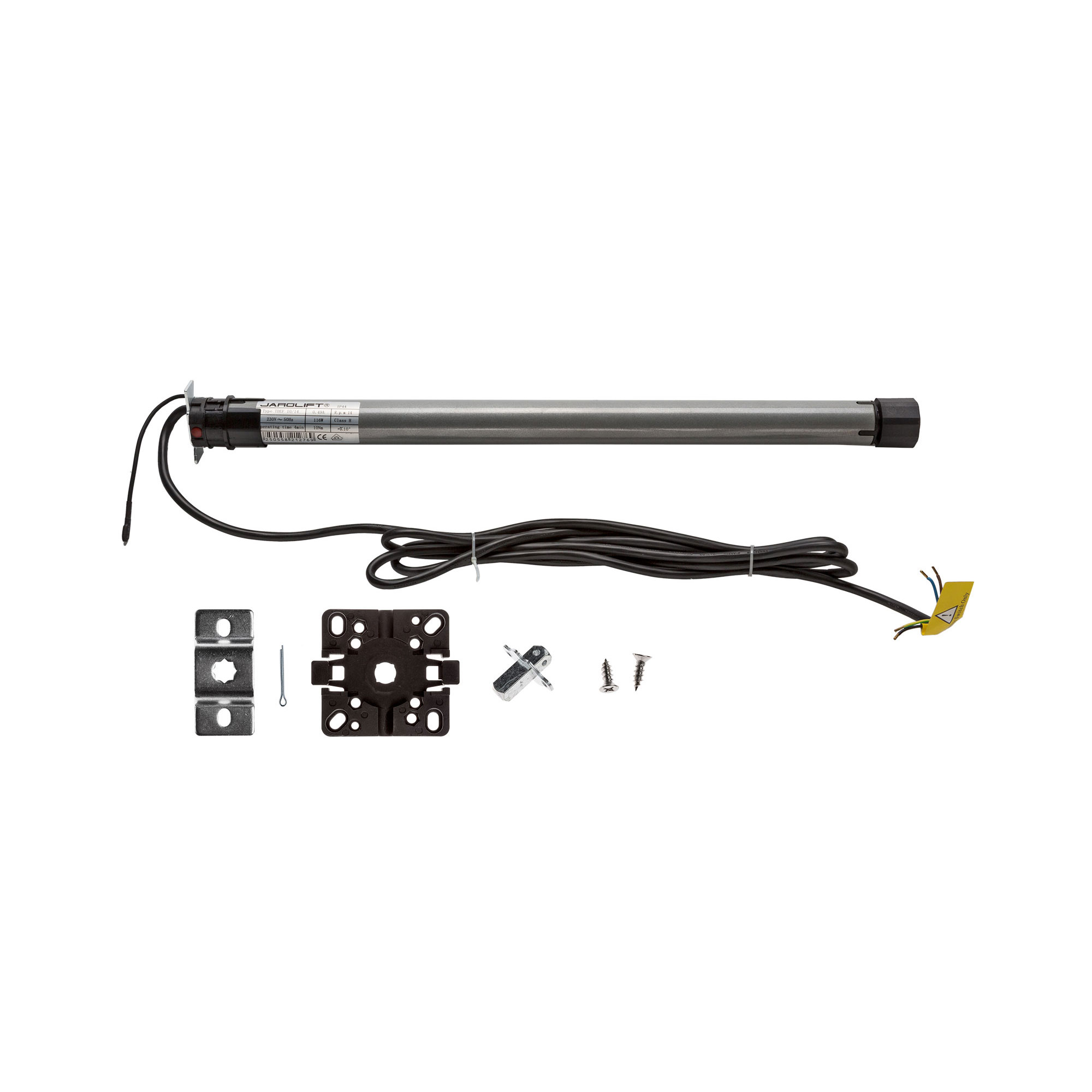

1x Moteur radio de volet roulant TDEF 10/14
1x Adaptateur et entraîneur SW40
1x Palier étoile avec goupille
1x Palier à clic avec plaque moteur incluant vis
1x Notice d’utilisation / de fixation
