46,99 €
Une motorisation conçue pour le confort de vos volets roulants
Les moteurs de volet roulant JULIUS MAYER sont conçus pour accompagner l’automatisation de vos volets roulants au quotidien. Ils permettent une ouverture et une fermeture motorisées tout en s’intégrant à de nombreuses installations compatibles. Grâce à leur technologie d’entraînement, ces moteurs sont adaptés à un usage résidentiel et répondent aux exigences d’utilisation courantes pour les volets roulants. Ils disposent d’une protection thermique intégrée destinée à accompagner leur fonctionnement dans le cadre des conditions d’utilisation prévues. Leur conception vise également à offrir un fonctionnement discret pour davantage de confort au quotidien. Avec une garantie de 2 ans selon les conditions du fabricant, les moteurs JULIUS MAYER constituent une solution pratique pour équiper ou moderniser une installation de volets roulants. `
- Engrenage planétaire : conçu pour accompagner le fonctionnement du moteur et contribuer à un niveau sonore discret lors de l’utilisation.
- Consommation énergétique maîtrisée : conception adaptée à une utilisation régulière dans le cadre de la motorisation de volets roulants.
- Conçu pour limiter les opérations d’entretien courant : solution adaptée à un usage résidentiel selon les recommandations du fabricant.
- Réglage des fins de course : permet de définir les positions d’ouverture et de fermeture du volet roulant conformément aux instructions d’installation.
- Protection thermique intégrée : dispositif conçu pour accompagner le fonctionnement du moteur dans les conditions d’utilisation prévues.
- Installation pratique : conçue pour faciliter l’intégration du moteur dans une installation compatible.
- Accessoires inclus : fournis pour l’installation sur les systèmes de volets roulants compatibles indiqués par le fabricant.
- Solution de motorisation pour volets roulants : une alternative pratique pour automatiser l’ouverture et la fermeture de vos équipements.
L’engrenage planétaire fait partie des composants essentiels du moteur et contribue à transmettre le mouvement de manière adaptée aux exigences de la motorisation des volets roulants.
- Transmission du mouvement : conception adaptée aux applications nécessitant la transmission de couples mécaniques dans un format compact.
- Design compact : permet une intégration dans le tube d’enroulement des volets roulants compatibles.
- Système de freinage intégré : équipé d’un frein à double disque participant au fonctionnement du moteur selon les conditions prévues par le fabricant.
- Maintien de la position du volet : le dispositif de freinage est conçu pour accompagner le maintien du tablier lorsqu’il n’est pas en mouvement.
Cette technologie de motorisation contribue à un fonctionnement discret et à une utilisation confortable au quotidien pour l’ouverture et la fermeture des volets roulants.
Le moteur JULIUS MAYER est fourni avec un adaptateur pour tube octogonal standard ainsi qu’avec des paliers moteur correspondant aux modèles concernés. Ces composants sont conçus pour être utilisés avec de nombreuses installations de volets roulants compatibles. Pour les configurations spécifiques, des paliers moteur et des paliers de support complémentaires sont également disponibles dans la gamme d’accessoires afin d’adapter l’installation aux besoins de votre projet. Une solution pratique pour faciliter l’intégration du moteur dans différents systèmes de volets roulants compatibles.
|
|
JM35-100 (10 Nm | SW40) | JM45-150 (15 Nm | SW60) | JM45-250 (25 Nm | SW60) | JM45-350 (35 Nm | SW60) |
|---|---|---|---|---|
|
Force de traction : |
25 kg |
38 kg |
50 kg |
65 kg |
|
Couple : |
10 Nm |
15 Nm |
25 Nm |
35 Nm |
|
Vitesse : |
17 U/min |
15 U/min |
15 U/min |
15 U/min |
|
Diamètre du tube : |
35 mm |
45 mm |
45 mm |
45 mm |
|
Consommation électrique : |
0,53 A |
0,64 A |
0,83 A |
0,86 A |
|
Puissance du moteur : |
121 watts |
145 watts |
191 watts |
198 watts |
|
Pour arbre octogonal : |
SW 40 |
SW 60 |
SW 60 |
SW 60 |
|
Longueur du moteur : |
473 mm |
473 mm |
535 mm |
535 mm |
Le moteur JULIUS MAYER est conçu pour être intégré dans un tube octogonal compatible selon les instructions de montage du fabricant. Une fois le moteur positionné dans le tube, il peut être installé à l’aide du palier moteur fourni et des éléments de fixation adaptés à votre configuration. Le système de réglage des fins de course permet de définir les positions d’ouverture et de fermeture du volet roulant conformément aux recommandations d’installation. Ce réglage contribue à adapter le fonctionnement du moteur aux dimensions et aux caractéristiques de votre équipement. Une solution pratique pour motoriser un volet roulant et personnaliser son fonctionnement selon les besoins de l’installation.
Le moteur est équipé de deux vis de réglage permettant de définir manuellement les positions d’ouverture et de fermeture du volet roulant selon les caractéristiques de votre installation. Une fois les réglages effectués conformément aux instructions du fabricant, les positions de fin de course sont enregistrées afin d’adapter le fonctionnement du moteur aux dimensions et aux besoins de votre équipement. Pour réaliser les réglages et l’installation, consultez le manuel d’utilisation et de montage fourni, qui présente les différentes étapes de mise en service.
Pour l’installation du moteur dans un tube avec une largeur de clé de 40 (SW 40), des clips de suspension compatibles sont disponibles dans la gamme d’accessoires. Ils permettent d’adapter le montage des ressorts de sécurité selon la configuration de l’installation. Les clips se fixent sur le tube et peuvent être utilisés avec les ressorts de sécurité compatibles conformément aux recommandations de montage.
À noter : lors de l’installation dans un tube en acier, il est recommandé de positionner le pli ou la soudure du tube vers l’extérieur. Cette configuration correspond aux recommandations d’installation du fabricant. Pour les projets nécessitant un nouveau tube d’enroulement, des kits de tubes et des tubes en acier sur mesure compatibles sont également disponibles. Les dimensions peuvent être configurées selon les besoins de votre installation.
INFORMATIONS GÉNÉRALES
| Fabricant : | JULIUS MAYER |
|---|---|
| Nom du produit : | Moteur de volet roulant JM | JM45-350 (35 Nm / SW60) |
| Numéro de produit : | 10320004 |
| EAN : | 4251043629918 |
| Garantie : | 2 ans |
| Câble de connexion: | 3 m |
|---|---|
| Couple de rotation: | 35 Nm |
| Tension d'entrée: | 230 V / 50 Hz |
| Durée d'enclenchement: | 4 min |
| Niveau sonore: | ≤ 70 dB (A) |
| Vitesse: | 15 U/min |
| Poids: | 2,95 kg |
| Puissance du moteur: | 198 W |
| Diamètre du tube: | 45 mm |
| Ouverture de clé: | SW60 |
| Indice de protection: | IP44 |
| Consommation électrique: | 0,86 A |
| Force de traction: | 65 kg |
Informations sur le fabricant
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Personne responsable dans l’UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informations de sécurité & avertissements
Lors de l’installation et de l’entretien de composants électriques, il existe un risque de choc électrique. Les travaux sur des composants électriques doivent être effectués uniquement par du personnel qualifié. Veuillez respecter la classe de protection IP indiquée sur le produit.
Lors de travaux en hauteur, il existe un risque de chute. N’utilisez que des échelles ou échafaudages testés et sécurisés et assurez-vous correctement. Pendant le montage, aucune personne ne doit se trouver sous le produit en cours d’installation.
Les cordons et ficelles détachés peuvent représenter un danger mortel pour les jeunes enfants. Fixez les cordons hors de portée des enfants et utilisez les dispositifs de sécurité fournis.
Lors de l’utilisation de pièces mobiles, il existe un risque d’écrasement des doigts et des mains. Faites attention au mouvement lors de l’ouverture et de la fermeture et gardez les parties du corps à l’écart des pièces mobiles.
Ce produit et ses composants peuvent être dangereux pour les enfants. Conservez le produit et tous ses accessoires hors de portée des enfants.

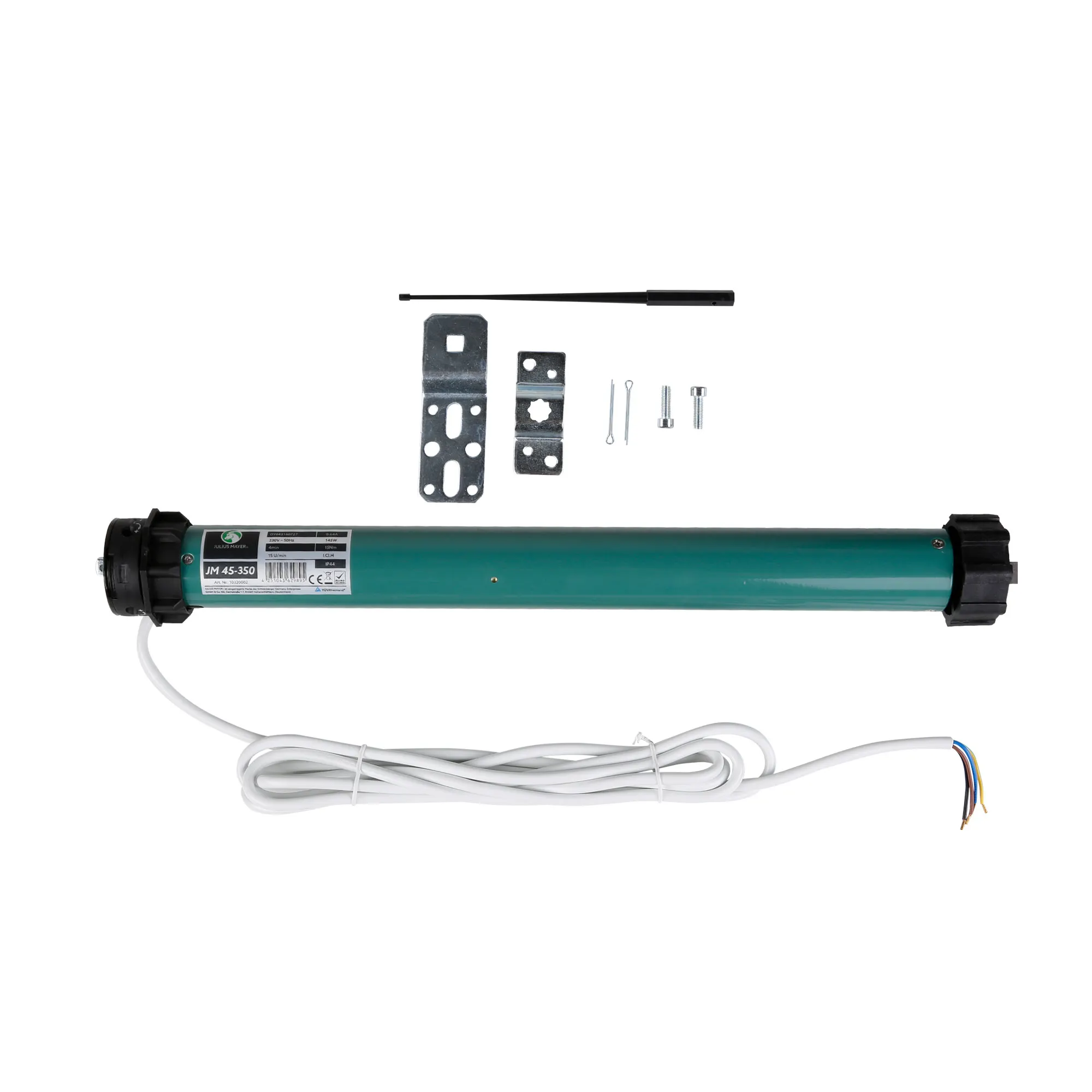

1x Moteur de volet roulant JM45-350
1x Adaptateur et entraîneur SW60
1x Palier étoile avec goupille
1x Palier plat
1x Goupille de réglage
1x Notice d’utilisation / de fixation
