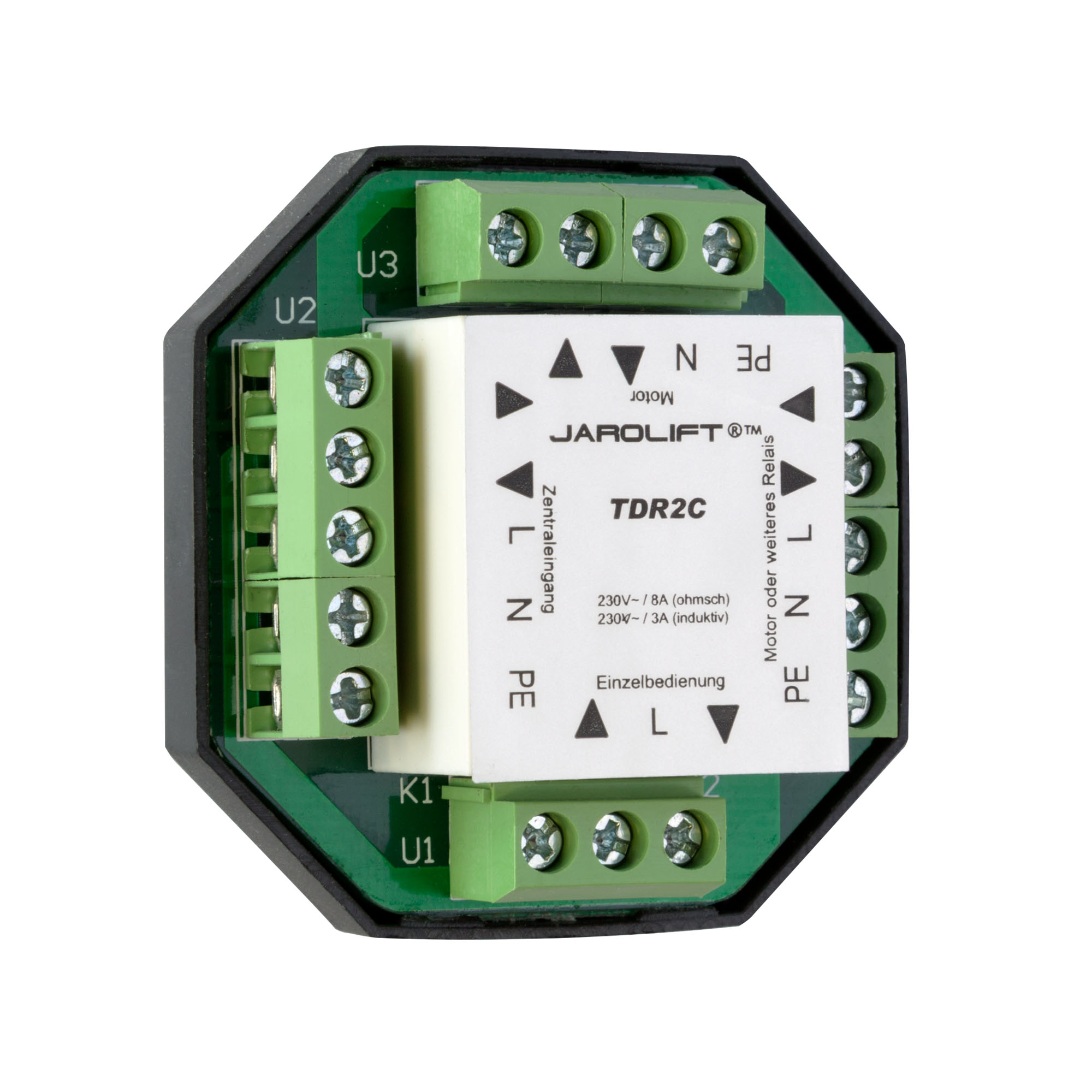

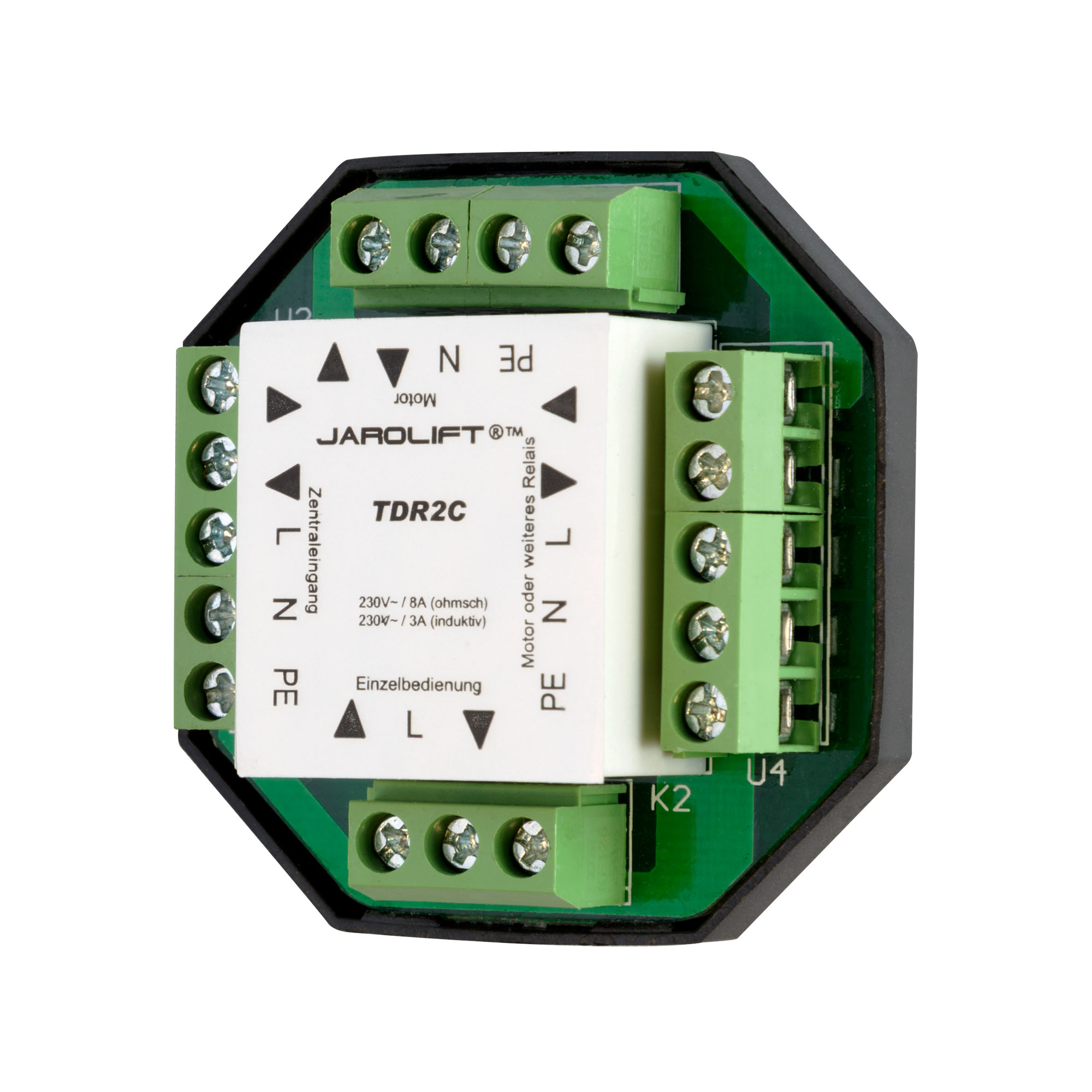

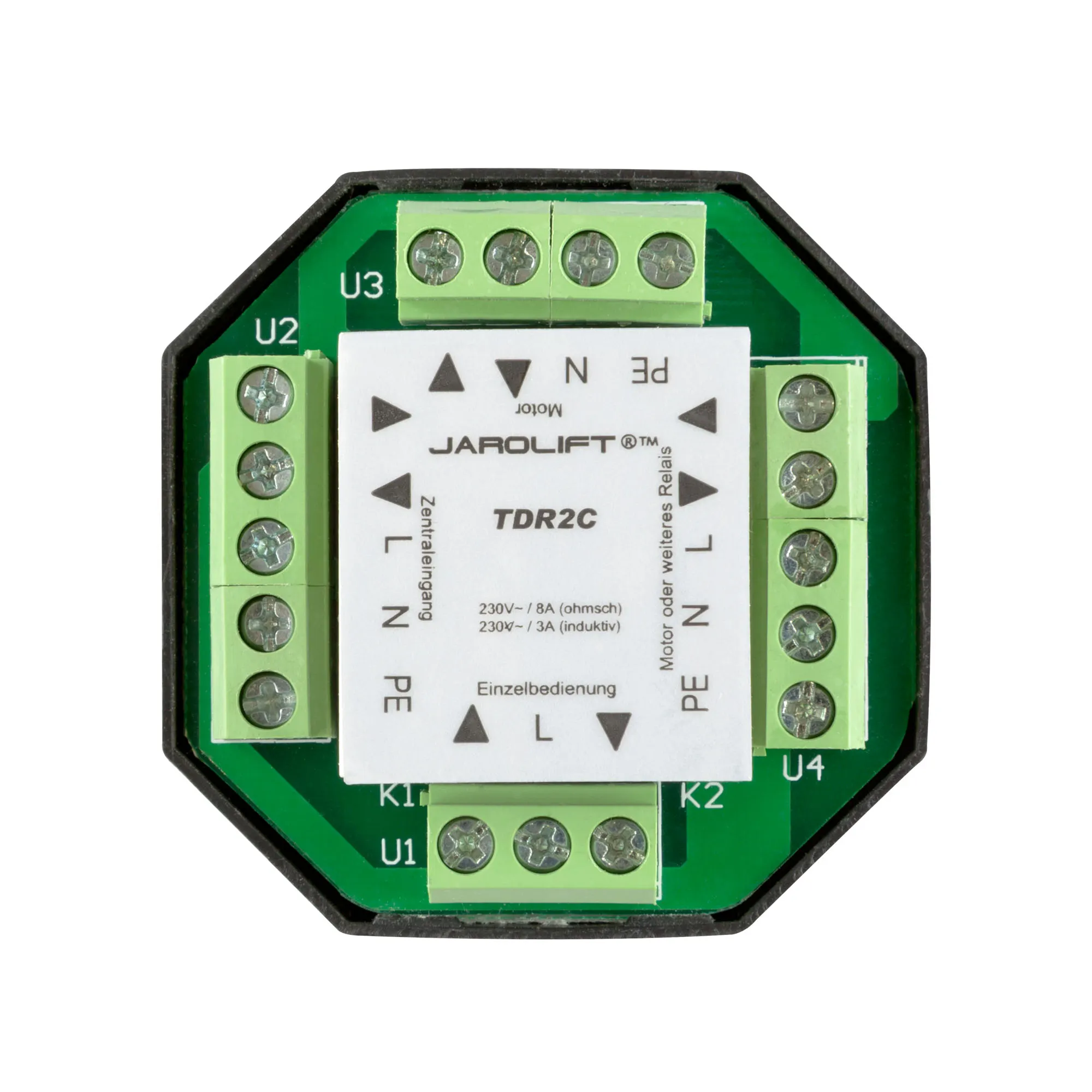

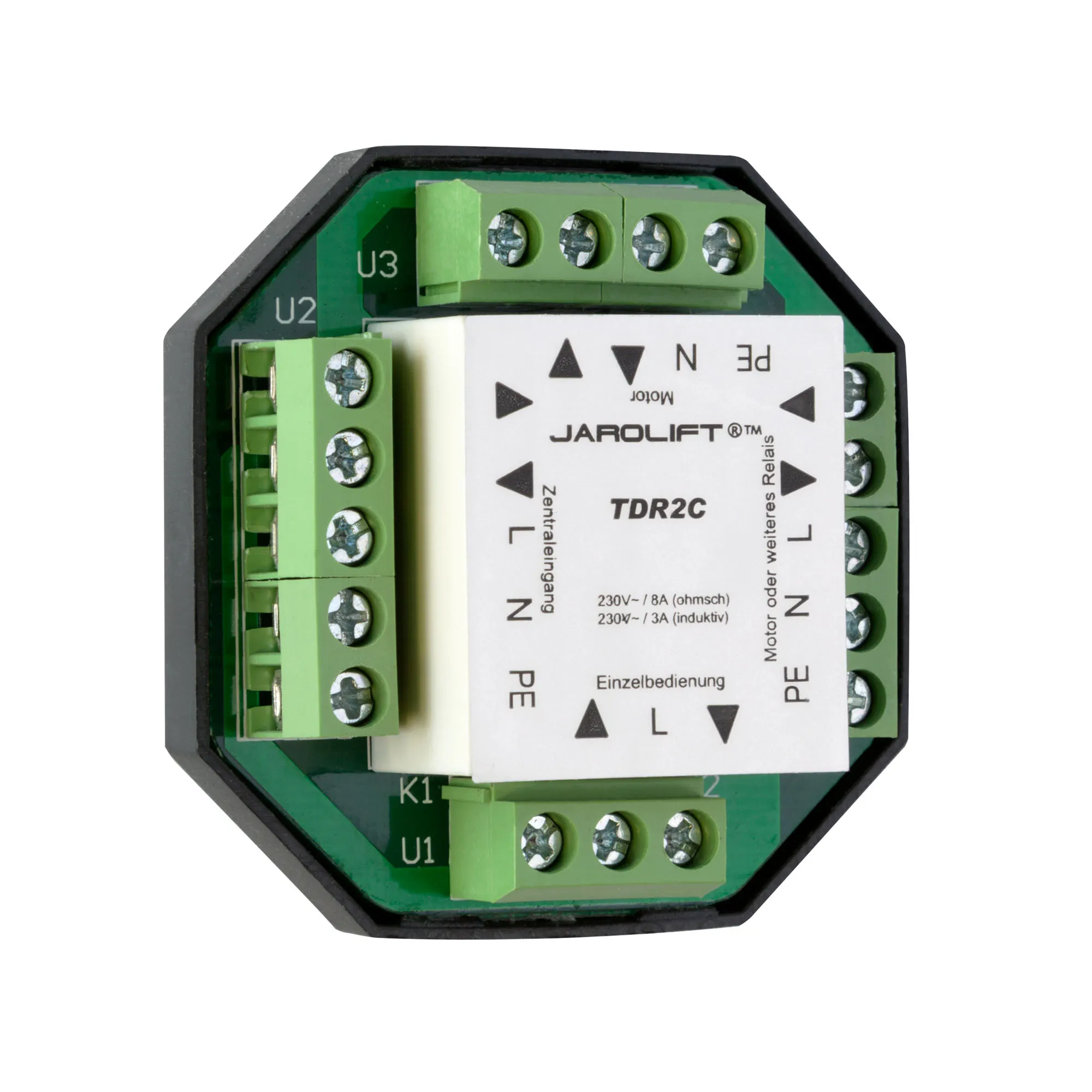

Le relais de séparation JAROLIFT TDR2C est un relais de commande pour le contrôle des moteurs de stores et de volets roulants avec des interrupteurs de fin de course mécaniques ou électroniques. Le relais de séparation est utilisé pour empêcher le raccordement parallèle non autorisé des moteurs de stores ou de volets roulants. Il peut également être utilisé pour créer un système de commande centralisé avec des sous-groupes. Vous trouverez les exemples de câblage correspondants dans le manuel d'utilisation téléchargeable ci-dessous.
- sécurité de fonctionnement maximale
- format particulièrement compact, hauteur de seulement 21 mm
- séparation complète du circuit de charge et du circuit de commande
- verrouillage forcé des deux sens de marche, pour protéger vos moteurs et dispositifs de commande
Par relais de séparation, un ou deux moteurs de volets roulants peuvent être connectés. Des boutons de store sont connectés pour une utilisation locale. N'utilisez pas d'interrupteurs de store, ceux-ci peuvent endommager l'installation et les moteurs ! Un bouton de store, un interrupteur de store ou une minuterie de volet roulant peut être utilisé comme commande centrale. La commande centrale fonctionne en "priorité".
L'installation, le test et la mise en service de la connexion 230V doivent être effectués uniquement par un électricien / artisan qualifié. Pour le montage, l'installation doit absolument être mise hors tension. La manipulation de l'électricité présente un danger de mort et un risque pour les biens matériels. Les consignes de sécurité en vigueur doivent être respectées. Aucune responsabilité n'est assumée pour les dommages résultant du non-respect des instructions, notamment en cas de mauvais câblage ou de dommages mécaniques.
INFORMATIONS GÉNÉRALES
| Fabricant : | JAROLIFT |
|---|---|
| Nom du produit : | Relais de séparation TDR | TDR2C |
| Numéro de produit : | 10180370 |
| EAN : | 4250558202708 |
| Garantie : | 2 ans |
| Sorties: | 2 |
|---|---|
| Largeur: | 47,5 mm |
| Tension d'entrée: | 230V 50/60Hz 10% |
| Hauteur: | 51,5 mm |
| Longueur: | 21 mm |
| Type d’installation: | à encastrer |
| Tension de commande: | 230V 50/60Hz 10% |
Informations sur le fabricant
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Personne responsable dans l’UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informations de sécurité & avertissements
Lors de l’installation et de l’entretien de composants électriques, il existe un risque de choc électrique. Les travaux sur des composants électriques doivent être effectués uniquement par du personnel qualifié. Veuillez respecter la classe de protection IP indiquée sur le produit.
Ce produit et ses composants peuvent être dangereux pour les enfants. Conservez le produit et tous ses accessoires hors de portée des enfants.
1x Relais de séparation
1x Mode d'emploi
