64,99 €
TDEP
Une solution de motorisation pour vos volets roulants
Les moteurs tubulaires JAROLIFT TDEP permettent d’automatiser l’ouverture et la fermeture des volets roulants compatibles. Selon le modèle choisi, ils conviennent à différentes configurations et à des volets pouvant atteindre jusqu’à 75 kg.
- Fonctions de sécurité intégrées : équipés d’une détection de blocage et d’un système électronique de gestion des fins de course selon les caractéristiques du modèle.
- Capacité adaptée à différentes installations : conçus pour des volets roulants jusqu’à 75 kg selon le modèle sélectionné.
- Engrenage planétaire : contribue à un fonctionnement discret lors de l’utilisation quotidienne.
- Conçu pour un usage régulier : adapté à la motorisation de volets roulants dans le cadre des conditions d’utilisation prévues par le fabricant.
- Adaptateur d’arbre inclus : fourni avec un adaptateur pour tube standard à 8 pans compatible avec les modèles concernés.
- Possibilités d’adaptation : des adaptateurs complémentaires sont disponibles pour différentes configurations de tubes compatibles.
- Paliers inclus selon le modèle :
-
- TDEP 35 mm : palier moteur à clic et palier étoile.
- TDEP 45 mm : palier moteur plat.
- Accessoires complémentaires disponibles : différents paliers et composants compatibles peuvent être sélectionnés selon le type de coffre ou d’installation.
Une solution pratique pour moderniser une installation de volets roulants et bénéficier d’un confort d’utilisation au quotidien.
Les moteurs JAROLIFT permettent de définir les positions d’ouverture et de fermeture du volet roulant à l’aide du système de réglage prévu par le fabricant. Lorsque l’accès à la tête du moteur est limité par la configuration du coffre, un câble de réglage compatible peut être utilisé pour effectuer les opérations de paramétrage.
- Connexion pratique : le câble de réglage se raccorde au câble moteur compatible.
- Programmation des fins de course : permet d’effectuer les réglages conformément aux instructions d’installation du fabricant.
- Modification des réglages : les positions de fin de course peuvent être ajustées ultérieurement selon les besoins de l’installation.
Une solution pratique pour adapter le fonctionnement du moteur aux caractéristiques de votre volet roulant et aux exigences de votre installation.
Les moteurs de volets roulants JAROLIFT TDEP sont équipés d’un engrenage planétaire, une technologie de transmission conçue pour les applications de motorisation compacte. Le mouvement du moteur est transmis à l’arbre du volet roulant afin d’assurer l’ouverture et la fermeture motorisées du tablier. Grâce à sa conception en métal fritté, l’engrenage contribue à un niveau sonore discret lors de l’utilisation quotidienne. Cette technologie de motorisation est conçue pour accompagner un usage régulier tout en offrant une solution pratique pour automatiser les volets roulants compatibles.
Le moteur est équipé de fonctions de détection conçues pour accompagner son fonctionnement dans différentes situations d’utilisation. Lorsqu’une variation inhabituelle de charge est détectée pendant le mouvement du volet roulant, le système réagit conformément aux paramètres prévus par le fabricant. Cette fonctionnalité peut contribuer à interrompre le mouvement du moteur dans certaines situations, par exemple lorsqu’un obstacle ou une résistance inhabituelle est rencontré. Une protection thermique intégrée complète également le système afin d’accompagner le fonctionnement du moteur dans le cadre des conditions d’utilisation prévues. Ces dispositifs participent à l’utilisation du moteur et à son adaptation aux différentes configurations d’installation.
L’installation d’un moteur JAROLIFT permet de maintenir le tablier du volet roulant dans sa position lorsque celui-ci est fermé, conformément à la conception du système de motorisation et de ses accessoires compatibles. Cette caractéristique peut contribuer à limiter le relevage du volet depuis l’extérieur selon la configuration de l’installation, les éléments de sécurité utilisés et les conditions de montage. Pour compléter la protection de l’habitat, il est recommandé d’associer la motorisation à des équipements adaptés et à une installation réalisée conformément aux recommandations du fabricant. Une solution pratique pour automatiser vos volets roulants tout en apportant davantage de confort d’utilisation au quotidien.
Grâce à leur indice de protection IP44, les moteurs de volets roulants JAROLIFT sont conçus pour une utilisation dans des environnements correspondant à ce niveau de protection. Ils disposent d’une protection contre les corps solides et les projections d’eau conformément aux caractéristiques de l’indice IP44. Cette conception permet leur installation dans des configurations compatibles, sous réserve du respect des recommandations de montage et des conditions d’utilisation définies par le fabricant. Une solution adaptée à de nombreux projets de motorisation de volets roulants, aussi bien dans l’habitat que dans d’autres espaces compatibles.
- Frein électromagnétique intégré : participe à la gestion des positions de fin de course conformément aux réglages effectués lors de l’installation.
- Protection thermique intégrée : dispositif conçu pour accompagner le fonctionnement du moteur dans les conditions d’utilisation prévues par le fabricant.
- Conçu pour un usage régulier : moteur développé pour la motorisation de volets roulants et testé selon les procédures du fabricant.
- Câble de raccordement de 3 m : permet différentes configurations d’installation selon l’emplacement du volet roulant.
- Garantie fabricant de 7 ans : selon les conditions et modalités définies par le fabricant.
Pour l’installation d’un moteur dans un arbre SW40, des pinces de suspension compatibles peuvent être utilisées afin d’adapter le montage des ressorts de sécurité à la configuration de l’installation.
- Fixation sur l’arbre : les pinces se montent directement sur l’arbre compatible conformément aux recommandations d’installation.
- Montage des ressorts de sécurité : les ressorts peuvent être accrochés aux pinces de suspension prévues à cet effet.
Cette solution contribue à organiser le montage des différents composants et à limiter les contacts entre certains éléments du système lors de l’installation. Une installation réalisée conformément aux instructions du fabricant permet d’adapter le montage aux caractéristiques de votre volet roulant.
Pour estimer le poids de votre volet roulant et identifier un moteur compatible avec votre installation, vous pouvez utiliser les valeurs indicatives suivantes selon le matériau du tablier :
- Aluminium : environ 4,5 kg/m²
- PVC : environ 5,5 kg/m²
- Bois : environ 11,0 kg/m²
Ces valeurs indicatives permettent d’obtenir une estimation du poids du tablier afin de sélectionner un moteur adapté aux caractéristiques de votre volet roulant.
Pour estimer le poids du tablier, utilisez la formule suivante : Poids du volet roulant = Hauteur x Largeur x Poids du matériau du tablier x 1,10 Le coefficient 1,10 correspond à une majoration indicative de 10 % couramment utilisée pour prendre en compte certains paramètres liés au fonctionnement de l’installation. Cette estimation constitue une aide au dimensionnement et au choix du moteur de volet roulant adapté à votre projet.
Imaginons une fenêtre de 1,20 m × 1,20 m avec un volet roulant en aluminium à motoriser.
Étapes de calcul :
- Surface du volet roulant : 1,20 x 1,20 = 1,44 m²
- Poids du tablier : 1,44 x 4,5 kg/m² = 6,48 kg
- Ajout de 10 % pour frottement : 6,48 x 1,10 = 7,13 kg
Interprétation du résultat :
- Pour un arbre octogonal SW40, choisissez le JAROLIFT SL35 10/17 (force de traction jusqu’à 25 kg).
- Pour un arbre de 60 mm, optez pour le JAROLIFT SL45 10/15 (force de traction jusqu’à 25 kg).
Ainsi, vous pouvez sélectionner le moteur adapté pour un fonctionnement optimal et sécurisé de votre volet motorisé.
INFORMATIONS GÉNÉRALES
| Fabricant : | JAROLIFT |
|---|---|
| Nom du produit : | Moteur de volet roulant TDEP | TDEP 40/13 (40 Nm / SW60) |
| Numéro de produit : | 10050613 |
| EAN : | 4250558212752 |
| Garantie : | productDetail.product_warranty_7 |
| Câble de connexion: | 3 m |
|---|---|
| Couple de rotation: | 40 Nm |
| Tension d'entrée: | 230 V / 50 Hz |
| Durée d'enclenchement: | 4 min |
| Niveau sonore: | ≤ 70 dB (A) |
| Vitesse: | 13 U/min |
| Poids: | 2,83 kg |
| Puissance du moteur: | 226 W |
| Diamètre du tube: | 45 mm |
| Ouverture de clé: | SW60 |
| Indice de protection: | IP44 |
| Consommation en mode veille: | 1-2W |
| Consommation électrique: | 0,95 A |
| Force de traction: | 75 kg |
| Zul. Umgebungstemperatur: | -5 à +30 °C |
Informations sur le fabricant
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Personne responsable dans l’UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informations de sécurité & avertissements
Lors de l’installation et de l’entretien de composants électriques, il existe un risque de choc électrique. Les travaux sur des composants électriques doivent être effectués uniquement par du personnel qualifié. Veuillez respecter la classe de protection IP indiquée sur le produit.
Lors de travaux en hauteur, il existe un risque de chute. N’utilisez que des échelles ou échafaudages testés et sécurisés et assurez-vous correctement. Pendant le montage, aucune personne ne doit se trouver sous le produit en cours d’installation.
Les cordons et ficelles détachés peuvent représenter un danger mortel pour les jeunes enfants. Fixez les cordons hors de portée des enfants et utilisez les dispositifs de sécurité fournis.
Lors de l’utilisation de pièces mobiles, il existe un risque d’écrasement des doigts et des mains. Faites attention au mouvement lors de l’ouverture et de la fermeture et gardez les parties du corps à l’écart des pièces mobiles.
Ce produit et ses composants peuvent être dangereux pour les enfants. Conservez le produit et tous ses accessoires hors de portée des enfants.

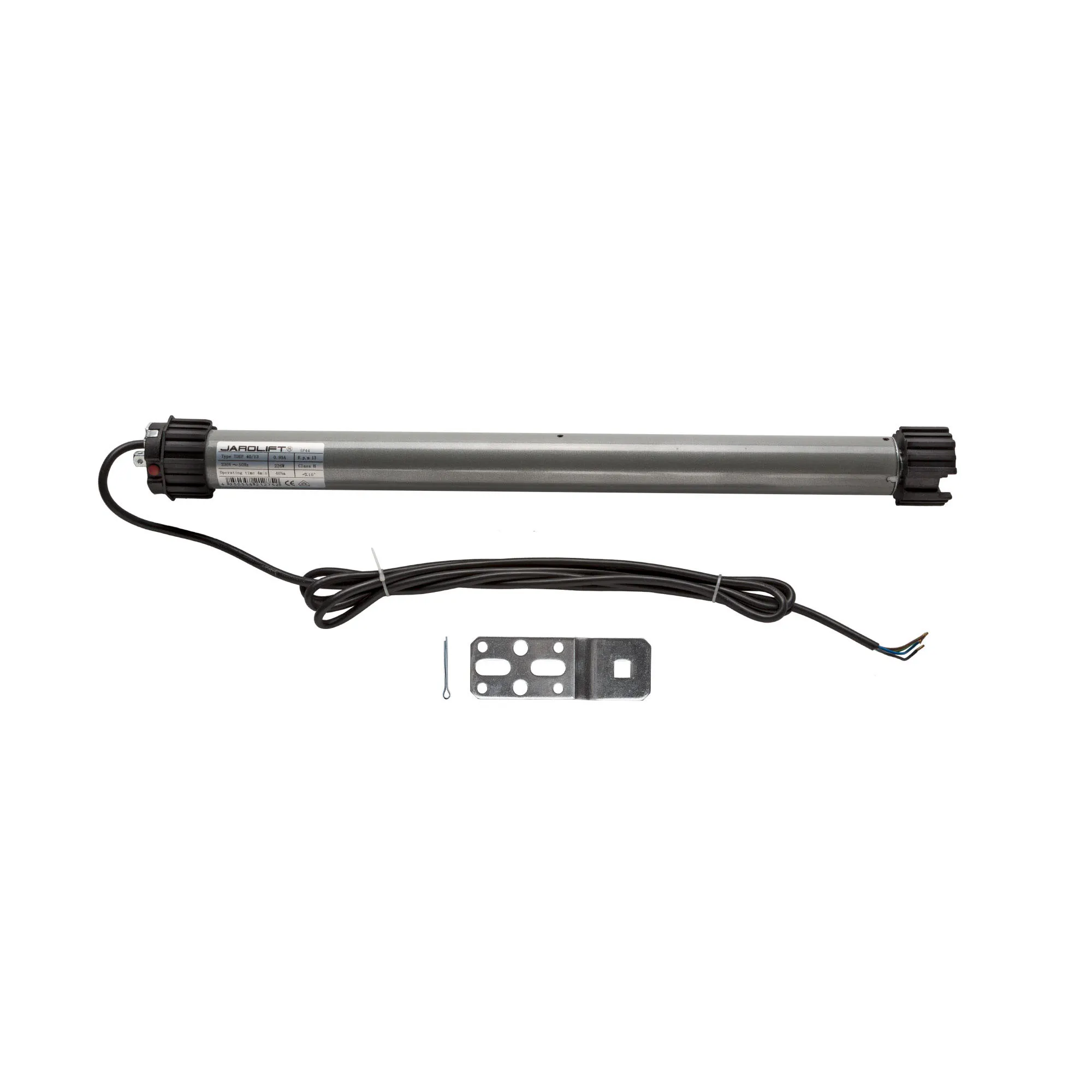

1x Moteur radio de volet roulant TDEP 40/13
1x Adaptateur et entraîneur SW60
1x Palier étoile avec goupille
1x Palier plat
1x Notice d’utilisation / de fixation
