44,99 €
Avec nos moteurs de volets roulants JAROLIFT particulièrement puissants, vous pouvez facilement convertir votre volet roulant en entraînement électrique. Selon le modèle, les moteurs conviennent aux volets roulants avec un poids de tablier maximal allant jusqu'à 115 kg. Tous les moteurs tubulaires JAROLIFT fonctionnent extrêmement silencieusement grâce à leur réducteur planétaire silencieux et sont totalement sans entretien. Les moteurs de volets roulants JAROLIFT SL sont des produits professionnels et non des produits de bricolage bon marché. Chaque moteur tubulaire est déjà livré avec un adaptateur d'arbre standard à 8 pans. Si vous avez besoin d'un adaptateur rond, rainuré ou spécial pour votre volet roulant, vous pouvez le commander directement via le menu de sélection supérieur. Avec les moteurs SL35, vous avez également la possibilité de choisir des adaptateurs de la forme SL45 en combinaison avec une bague intermédiaire. Les moteurs de volets roulants sont également livrés avec des roulements standard appropriés. Ainsi, la livraison du SL35 comprend déjà un roulement à clic moteur et un roulement étoile, tandis que le SL45 est livré avec un roulement plat moteur et un roulement étoile. Selon le type de caisson, un roulement supplémentaire peut être nécessaire en raison de la conception. Pour cela, d'autres roulements moteur ou de déroulement sont disponibles en option.
- Arrêt et coupure de fin de course par frein à disque électromagnétique !
- extrêmement silencieux et à peine audible grâce à un réducteur planétaire en métal fritté !
- protection contre la surcharge grâce à un interrupteur thermique !
- totalement sans entretien et puissant, testé sur plus de 15 000 cycles de mouvement !
Veuillez noter lors de l'installation d'un moteur dans un tube en acier avec une clé de 40 que le pli de votre tube en acier est à l'extérieur. Les tubes en acier avec un pli vers l'intérieur peuvent endommager ou détruire complètement le moteur. Vous avez besoin d'un nouveau tube ? Pas de problème ! Vous trouverez des tubes en acier adaptés avec SW40 en tant que kit de tube ou dans notre configurateur de tubes en acier / volets roulants sur mesure dans notre boutique : Tubes de volets roulants
Nous vous recommandons également d'utiliser des pinces de suspension lors de l'installation d'un moteur dans un tube avec une clé de 40. Les pinces sont simplement fixées sur le tube et les ressorts de sécurité sont directement accrochés dans les pinces. Ainsi, le moteur ne peut plus être endommagé par la queue d'aronde du ressort de sécurité.
Le poids du volet roulant peut être calculé à l'aide des poids de tablier suivants par mètre carré et matériau :

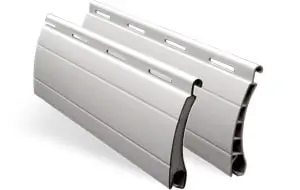

Les volets roulants en aluminium pèsent environ 4,5 kg/m²
Les volets roulants en plastique pèsent environ 5,5 kg/m²
Les volets roulants en bois pèsent environ 11,0 kg/m²
Poids du volet roulant = Surface du volet roulant (hauteur du volet roulant x largeur du volet roulant) x Poids du matériau du tablier x 110 % (10 % de perte par frottement)
1,20 m x 1,20 m = 1,44 m²
1,44 m² x 4,5 kg/m² = 6,48 kg
6,48 kg x 110 % = 7,13 kg
Vous avez une fenêtre (1,20 m de largeur et 1,20 m de hauteur) équipée d'un tablier de volet roulant en aluminium que vous souhaitez électrifier avec un moteur de volet roulant. La surface du volet roulant est calculée en multipliant la largeur et la hauteur. La surface calculée est ensuite multipliée par le poids spécifique du tablier (dans notre exemple, l'aluminium). Pour déterminer le poids du volet roulant, 10 % de perte par frottement ou de résistance à la traction sont ajoutés.
Si vous possédez un tube octogonal avec une clé de 40 mm, vous avez besoin du JAROLIFT SL35 10/17 (jusqu'à 25 kg de force de traction) pour un tube de 60 mm, le JAROLIFT SL45 10/15 (jusqu'à 25 kg de force de traction).
INFORMATIONS GÉNÉRALES
| Fabricant : | JAROLIFT |
|---|---|

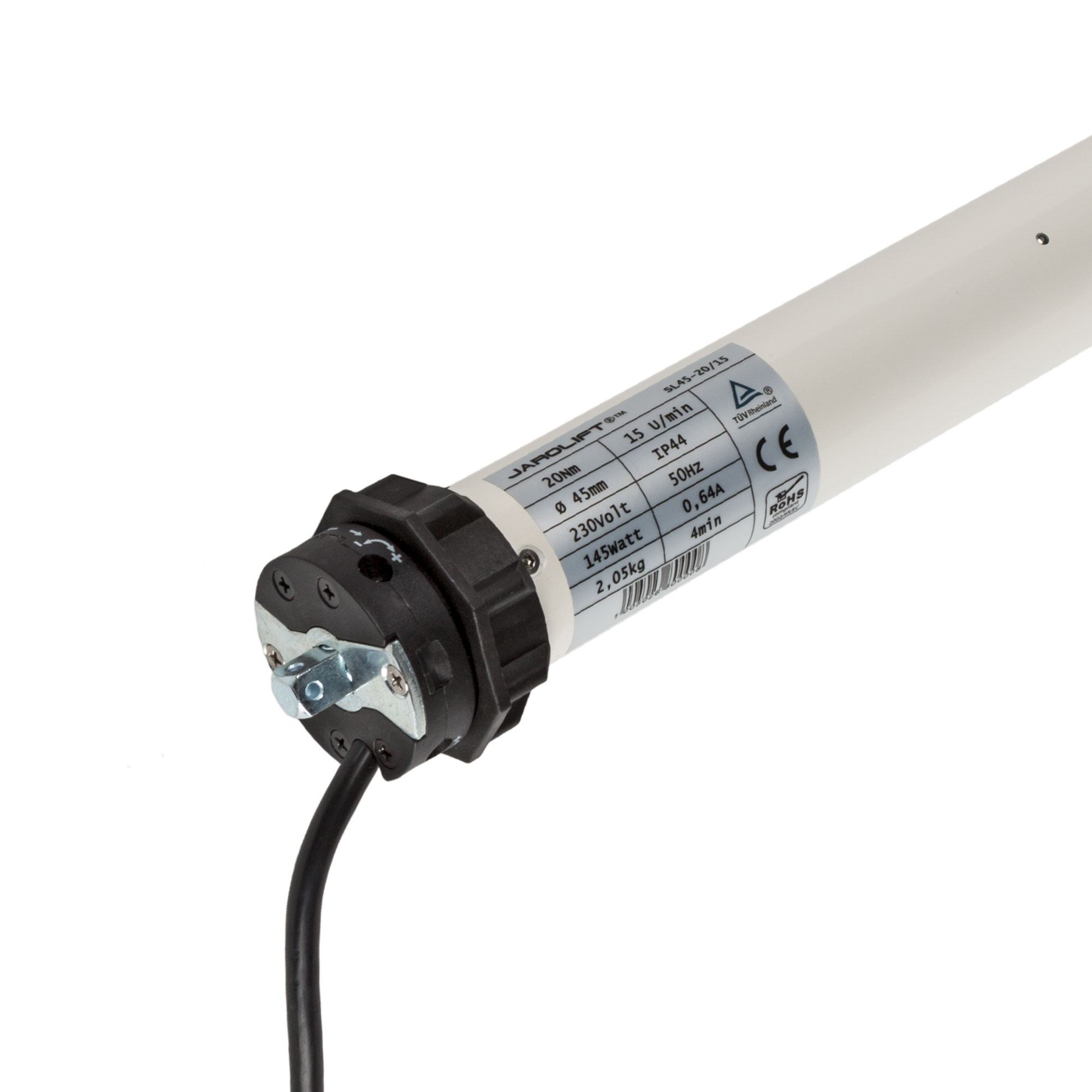

| Nom du produit : | Moteur de volet roulant SL | SL45 20/15 (20 Nm / SW60) |
| Numéro de produit : | 10050268 |
| EAN : | 4250558201992 |
| Garantie : | productDetail.product_warranty_10 |
| Câble de connexion: | 3 m |
|---|---|
| Couple de rotation: | 20 Nm |
| Tension d'entrée: | 230 V 50 Hz |
| Durée d'enclenchement: | 4 min |
| Niveau sonore: | ? 70 dB (A) |
| Vitesse: | 15 U/min |
| Poids: | 2,38 kg |
| Puissance du moteur: | 145 W |
| Diamètre du tube: | 45 mm |
| Ouverture de clé: | SW60 |
| Indice de protection: | IP44 |
| Consommation électrique: | 0,64 A |
| Force de traction: | 45 kg |
Informations sur le fabricant
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Personne responsable dans l’UE (GPSR 2023/988)
Schoenberger Germany Enterprises GmbH & Co. KG
Zechstr. 1-7
82069 Hohenschäftlarn
Bayern
Deutschland
E-Mail: compliance@schoenberger-group.com
Telefon: 0049817893291878
Informations de sécurité & avertissements
Lors de l’installation et de l’entretien de composants électriques, il existe un risque de choc électrique. Les travaux sur des composants électriques doivent être effectués uniquement par du personnel qualifié. Veuillez respecter la classe de protection IP indiquée sur le produit.
Lors de travaux en hauteur, il existe un risque de chute. N’utilisez que des échelles ou échafaudages testés et sécurisés et assurez-vous correctement. Pendant le montage, aucune personne ne doit se trouver sous le produit en cours d’installation.
Les cordons et ficelles détachés peuvent représenter un danger mortel pour les jeunes enfants. Fixez les cordons hors de portée des enfants et utilisez les dispositifs de sécurité fournis.
Lors de l’utilisation de pièces mobiles, il existe un risque d’écrasement des doigts et des mains. Faites attention au mouvement lors de l’ouverture et de la fermeture et gardez les parties du corps à l’écart des pièces mobiles.
Ce produit et ses composants peuvent être dangereux pour les enfants. Conservez le produit et tous ses accessoires hors de portée des enfants.

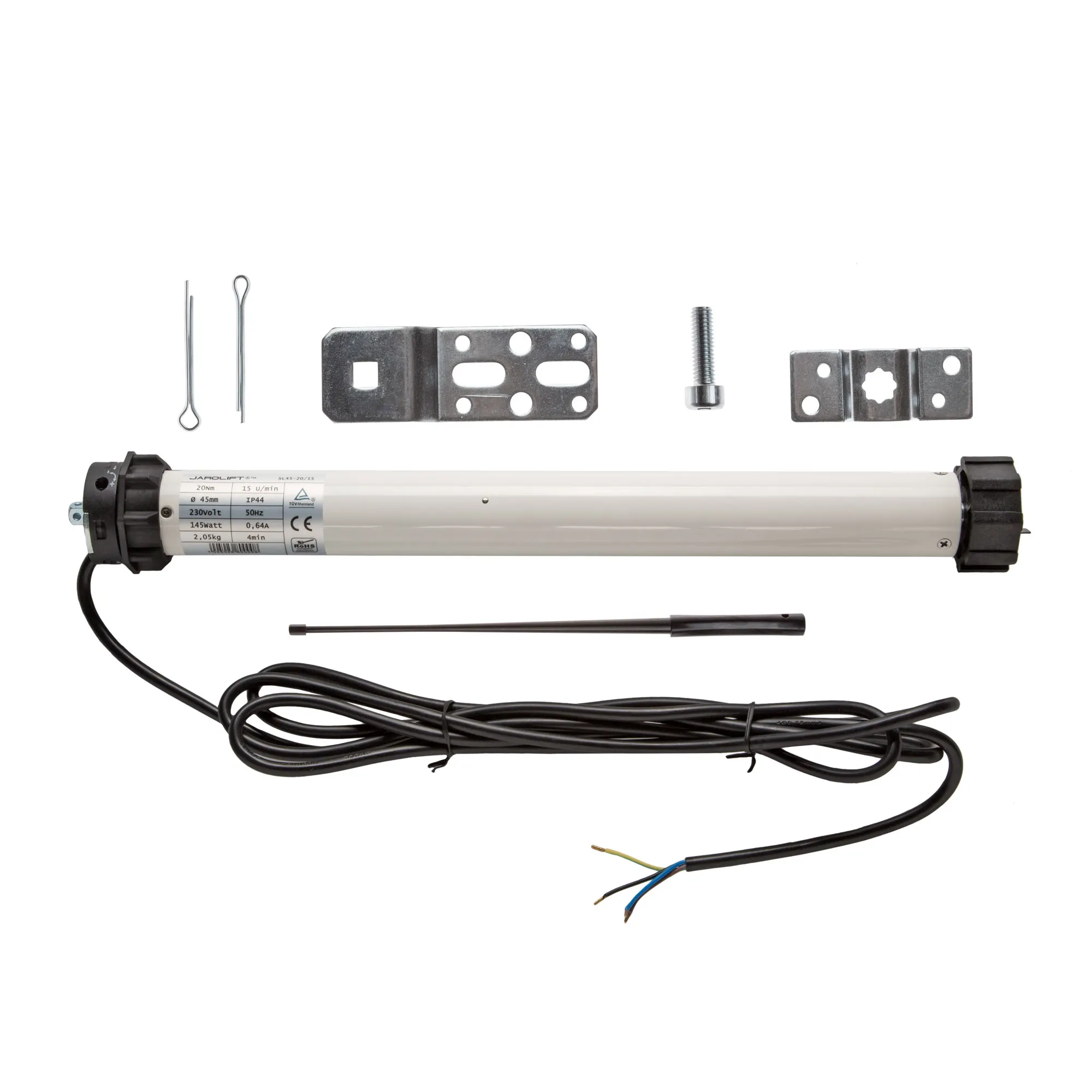

1x Moteur de volet roulant SL45 20/15

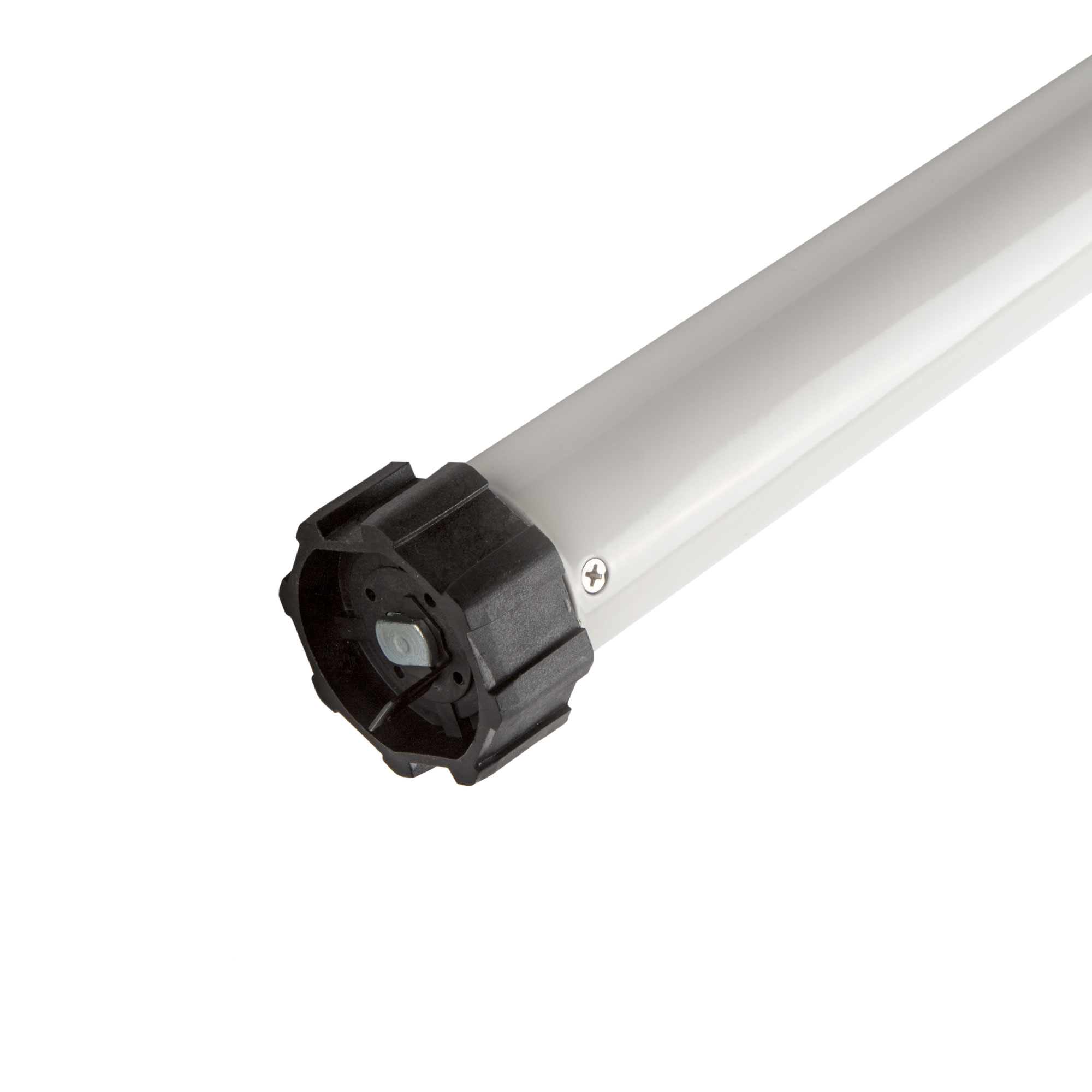

1x Adaptateur et entraîneur SW60
1x Palier étoile avec goupille
1x Palier plat
1x Goupille de réglage
1x Notice d’utilisation / de fixation
